FOCUS і FOCUS 2 BEA — Інструкція користувача

Активні інфрачервоні датчики присутності для карусельних дверей, вікон видачі та захисту бічного скління — опис, встановлення, підключення та регулювання. Переклад надано компанією Parkan.ua.

Датчики присутності для карусельних дверей, вікон видачі (drive-up) та захисту бічного скління.

Зміст

• 1. Опис
• 2. Технічні характеристики
• 3. Застереження перед встановленням
• 4. Встановлення FOCUS
• 5. Встановлення FOCUS 2
• 6. Схема підключення
• 7. Anti-masking (захист від маскування)
• 8. Регулювання дистанції виявлення
• 9. Регулювання кута нахилу (лише FOCUS)
• 10. Відповідність нормам і контакти

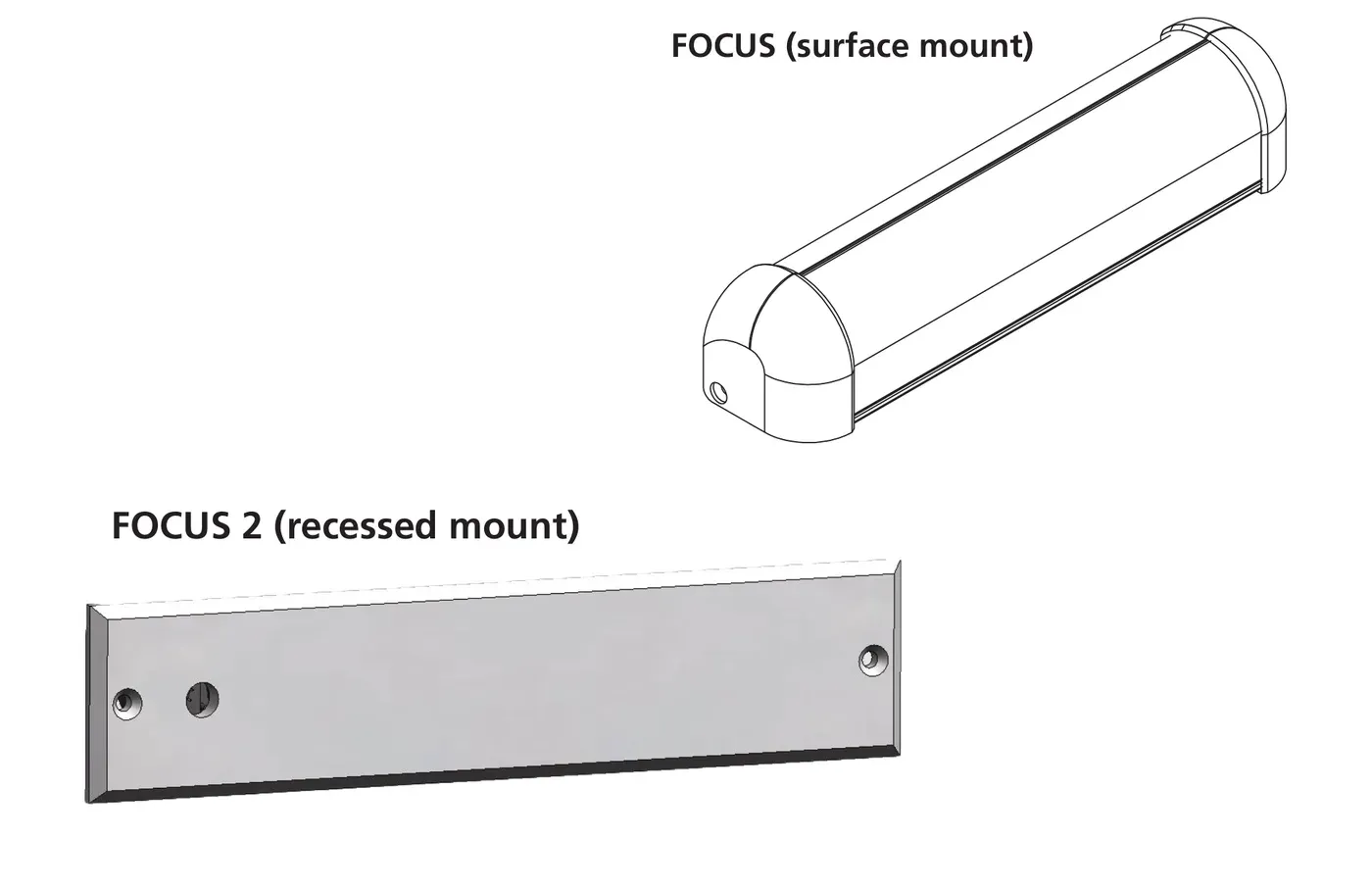

1. Опис

• FOCUS — накладний монтаж (surface mount).
• FOCUS 2 — монтаж впотай, урівень з поверхнею (recessed mount).

2. Технічні характеристики

• Технологія: активна інфрачервона.
• Режим виявлення: безперервне виявлення присутності за виміром відстані (N.O. або N.C.).
• Поле виявлення: 0–8’ 2”.
• Час реакції: менш як 50 мс.
• Напруга живлення: 24 В AC/DC +10%.
• Макс. споживання струму: 60 мА (увімкнено) / 30 мА (вимкнено).
• Стандартний вихід: реле, макс. навантаження контакту — 1 А за 30 В (активне навантаження).
• Регулювання дистанції: 2–8 футів (поворотний кулачок з лінійним регулюванням).
• Індикація LED: зелений — немає виявлення.
• Діапазон температур: від -30 °F до 140 °F.
• Розміри плати: 6¾” (Д) × 1½” (В).
• Кабель: 5-жильний.

ℹ️ Характеристики можуть змінюватися без попереднього повідомлення. Усі значення виміряно за визначених умов.

3. Застереження перед встановленням

⚠️ Прочитайте перед початком встановлення / програмування / налаштування.

• Вимкніть усе живлення, що йде до головного блока, перш ніж виконувати будь-які роботи з проводкою.
• Підтримуйте чисте та безпечне середовище під час роботи в публічних місцях.
• Постійно стежте за пішохідним рухом у зоні дверей.
• Завжди зупиняйте пішохідний рух через прохід під час тестів, які можуть спричинити непередбачувану реакцію дверей.
• ESD (електростатичний розряд): плати вразливі до пошкодження електростатичним розрядом. Перш ніж торкатися будь-якої плати, зніміть статичний заряд з тіла.
• Завжди перевіряйте розташування всієї проводки перед подачею живлення, щоб рухомі частини дверей не зачепили дроти й не пошкодили обладнання.
• Після завершення встановлення переконайтеся у відповідності всім застосовним стандартам безпеки (наприклад, ANSI A156.10).
• НЕ намагайтеся самостійно ремонтувати компоненти. Усі ремонти та/або заміни компонентів повинна виконувати компанія BEA, Inc. Несанкціоноване розбирання чи ремонт:
  1. можуть загрожувати особистій безпеці та створювати ризик ураження електричним струмом;
  2. можуть негативно вплинути на безпечну й надійну роботу пристрою, що анулює гарантію.

4. Встановлення FOCUS

1. Зніміть торцеві заглушки та лінзу з датчика.
2. Просвердліть монтажні отвори в профілі поблизу країв корпусу (розташування отворів — див. креслення виробника).
3. Утримуйте профіль у потрібному місці монтажу й розмітьте пілотні отвори.
4. Просвердліть пілотні отвори.
5. Встановіть датчик за допомогою наданих гвинтів.
6. Підключіть джгут проводів до 5-контактного роз’єму та з’єднайте з контролером — див. 6. Схема підключення.
7. Обережно виведіть джгут проводів із корпусу:
   • зовнішня прокладка — використайте технологічний виріз у торцевій заглушці;
   • внутрішня прокладка — акуратно проведіть під торцевою заглушкою.
8. Встановіть на місце лінзу та торцеві заглушки.

5. Встановлення FOCUS 2

1. За допомогою монтажного шаблону 75.5941 виріжте отвір у потрібному місці монтажу.
2. Встановіть датчик за допомогою наданих гвинтів. Дотримуйтеся орієнтації під час встановлення: випромінювач (TX) має бути звернений до вертикальної стійки карусельних дверей.
3. Підключіть джгут проводів до 5-контактного роз’єму. Обережно проведіть джгут і з’єднайте з контролером — див. 6. Схема підключення.

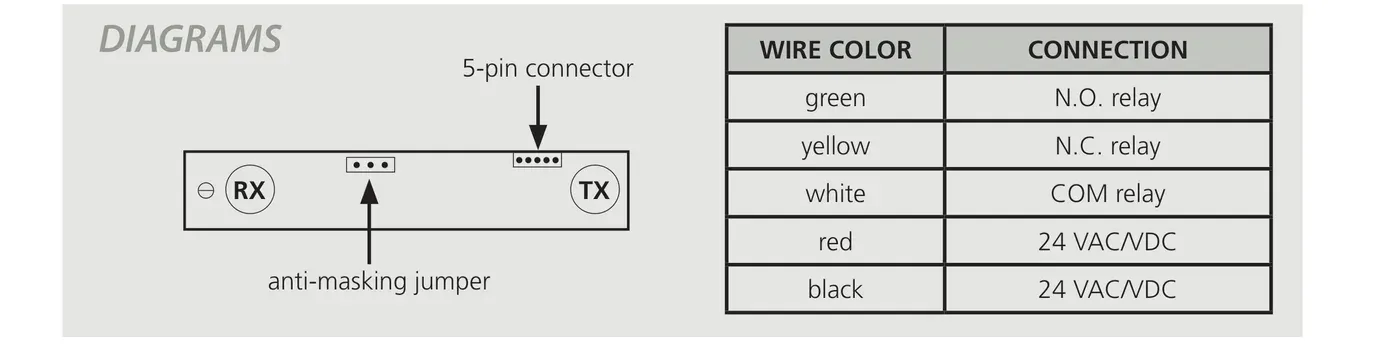

6. Схема підключення

• Зелений — реле N.O. (нормально розімкнений контакт).
• Жовтий — реле N.C. (нормально замкнений контакт).
• Білий — COM реле (спільний контакт).
• Червоний — 24 В AC/DC (живлення).
• Чорний — 24 В AC/DC (живлення).

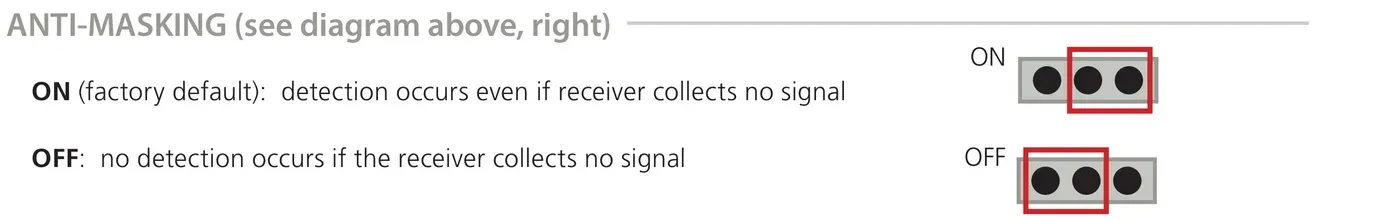

7. Anti-masking (захист від маскування)

• ON (заводове значення): виявлення відбувається, навіть якщо приймач не отримує сигналу.
• OFF: виявлення не відбувається, якщо приймач не отримує сигналу.

8. Регулювання дистанції виявлення

1. Візьміть білу, сіру або чорну картонку розміром приблизно 8” × 11” і тримайте її, як показано на малюнку.
2. Пересувайте картонку вгору від підлоги, доки її не буде виявлено.
3. Виміряйте висоту, на якій картонку виявлено — це висота неактивної зони (відстань Y).

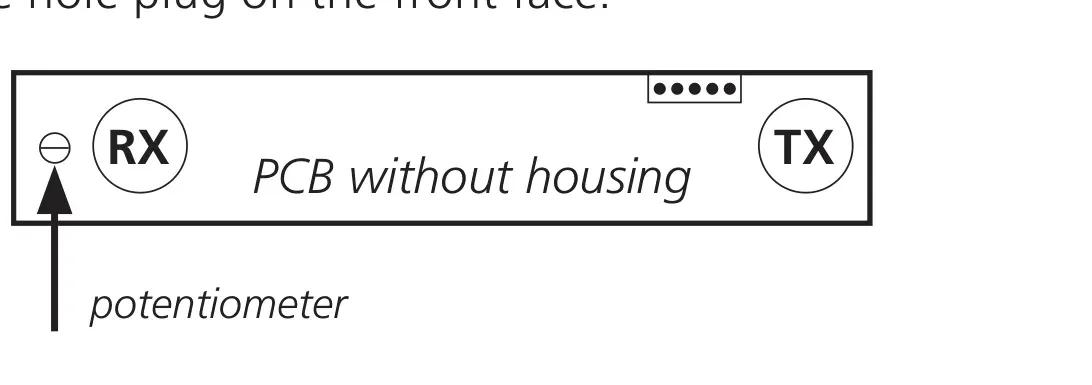

4. Якщо ця висота не в межах 12”–16” від підлоги або не відповідає вашим вимогам, потрібно відрегулювати дистанцію виявлення потенціометром (див. малюнок нижче). Для FOCUS 2 доступ до потенціометра — через знімну заглушку на лицьовій панелі.
   • Неактивна зона зависока: поверніть потенціометр дистанції за годинниковою стрілкою, щоб збільшити дистанцію виявлення.
   • Неактивна зона занизька: поверніть потенціометр дистанції проти годинникової стрілки, щоб зменшити дистанцію виявлення.
   • Один клік регулювання дистанції відповідає приблизно 4”.
5. Повторюйте процедуру, доки не досягнете потрібної дистанції.

ℹ️ Кроки 6–7 стосуються лише FOCUS (не FOCUS 2):

6. Переконайтеся, що двері повністю відчиняються, аби датчик не спрацьовував за відсутності перешкоди.
7. Якщо виявлення все ж відбувається — поверніть регулювання дистанції на 1–2 кліки проти годинникової стрілки, АБО змініть бокове положення модуля, АБО відрегулюйте кут нахилу лінзи.

Таблиця дистанції виявлення (X) залежно від неактивної зони (Y) і кута нахилу

• Неактивна зона (Y) = 8” від підлоги: кут 0° → X = 0; 5° → 6”; 10° → 12½”; 15° → 19¼”; 20° → 26”; 25° → 33¼”.
• Неактивна зона (Y) = 12” від підлоги: кут 0° → X = 0; 5° → 6”; 10° → 12”; 15° → 18”; 20° → 24½”; 25° → 31½”.
• Неактивна зона (Y) = 16” від підлоги: кут 0° → X = 0; 5° → 5½”; 10° → 11¼”; 15° → 16¾”; 20° → 23¼”; 25° → 29½”.
• Неактивна зона (Y) = 20” від підлоги: кут 0° → X = 0; 5° → 5¼”; 10° → 10½”; 15° → 16”; 20° → 21½”; 25° → 27½”.

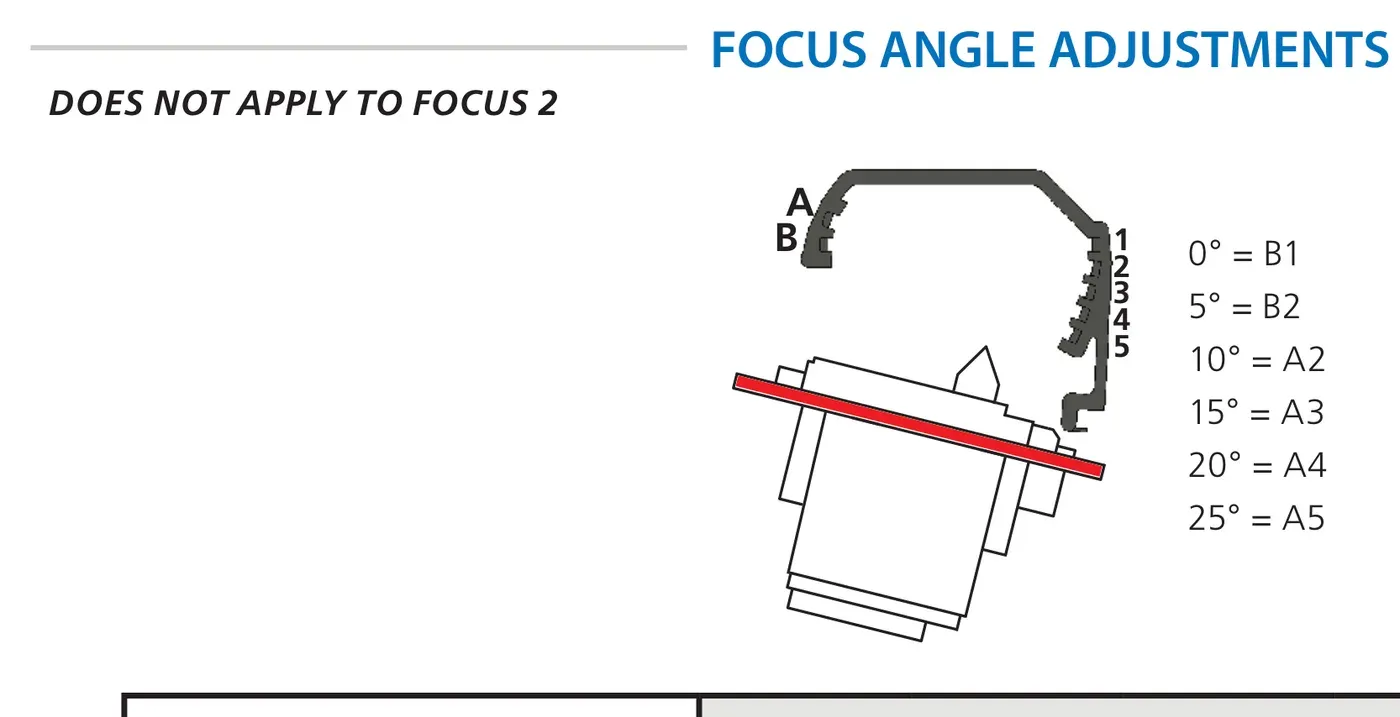

9. Регулювання кута нахилу (лише FOCUS)

ℹ️ Не застосовується до FOCUS 2.

Відповідність позицій кута нахилу:

• 0° = B1
• 5° = B2
• 10° = A2
• 15° = A3
• 20° = A4
• 25° = A5

10. Відповідність нормам і контакти

• BEA, Inc. (виробник датчика) не несе відповідальності за неправильне встановлення чи неправильне регулювання датчика/пристрою; тому BEA, Inc. не гарантує коректної роботи пристрою поза межами його призначення.
• BEA, Inc. наполегливо рекомендує, щоб монтажники та сервісні техніки мали сертифікацію AAADM для пішохідних дверей, IDA для дверей/воріт, а також фабричне навчання для відповідного типу дверей/воріт.
• Монтажники та сервісний персонал відповідають за проведення оцінки ризиків після кожного встановлення/обслуговування, забезпечуючи відповідність продуктивності системи датчика/пристрою місцевим, національним та міжнародним нормам.
• Після завершення встановлення чи обслуговування необхідно виконати перевірку безпеки дверей/воріт згідно з рекомендаціями виробника дверей/воріт та/або настановами AAADM/ANSI/DASMA (де застосовно). Перевірки безпеки потрібно виконувати під час кожного сервісного виклику — приклади таких перевірок наведено на інформаційній етикетці безпеки AAADM (наприклад, ANSI/DASMA 102, ANSI/DASMA 107, UL294, UL325, а також Міжнародний будівельний кодекс).
• Перевірте наявність усіх відповідних галузевих позначень, попереджувальних етикеток і табличок.

Виробник: BEA, Inc. — RIDC Park West, 100 Enterprise Drive, Піттсбург, Пенсільванія, США. Технічна підтримка та обслуговування клієнтів: 1-800-523-2462. Загальні технічні питання: techservices-us@BEAsensors.com | Технічна документація: www.BEAsensors.com

Оригінальна інструкція виробника. Джерело: 75.0074.08.EN-FOCUS-FOCUS2-20230417.pdf.
