Форми індукційних петель — довідник
Довідник Efaflex: вибір форми індукційної петлі для активації та безпеки автоматичних воріт.
Цей довідник допомагає підібрати форму індукційної петлі для активації або безпеки автоматичних воріт.
УВАГА: розміри, не наведені на схемах, визначають індивідуально залежно від умов монтажу та напрямку руху транспорту. Максимальний периметр петлі — 24 м.
ВАЖЛИВО: передній край петлі — край, найближчий до воріт, — розташовуйте не далі ніж 1,5 м від площини воріт. У разі перевищення цієї відстані перед воротами утворюється «мертва зона»: транспорт, що зупинився в ній, може не виявлятися петлею. За таких умов система керування може ініціювати закриття воріт, попри наявність транспорту в проїзді.
Зміст
Прямокутні петлі

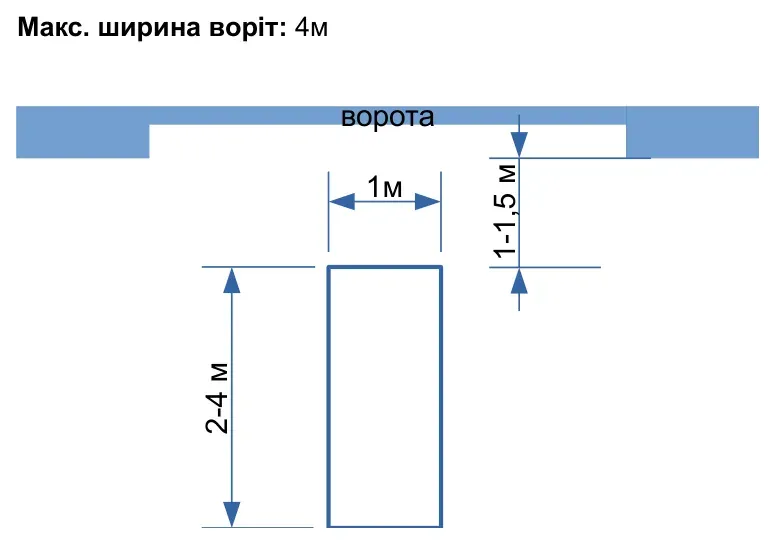

Прямокутник стоячий
- Застосування: активація — генератор імпульсів.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: прямо до воріт.
- Максимальна ширина воріт: 4 м.

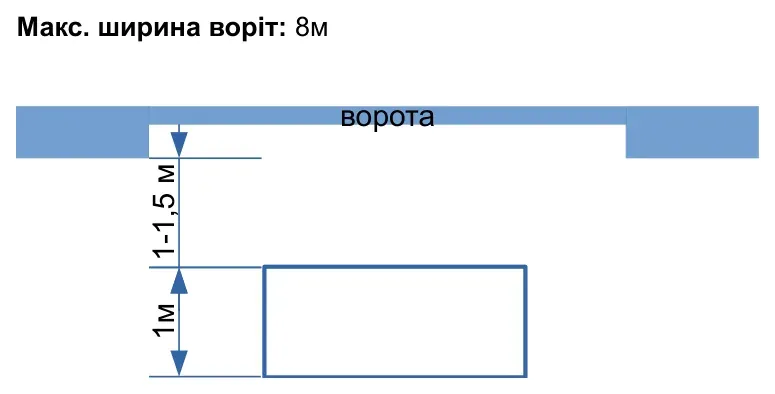

Прямокутник лежачий
- Застосування: безпека.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: прямо до воріт або вбік.
- Максимальна ширина воріт: 8 м.
Т-подібні петлі

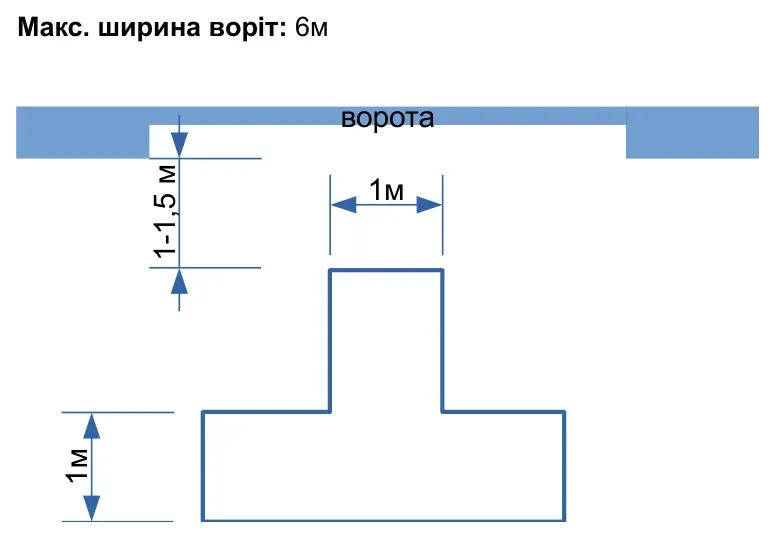

Т-форма стояча
- Застосування: активація — генератор імпульсів; низький рівень безпеки.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: прямо до воріт і вбік.
- Максимальна ширина воріт: 6 м.

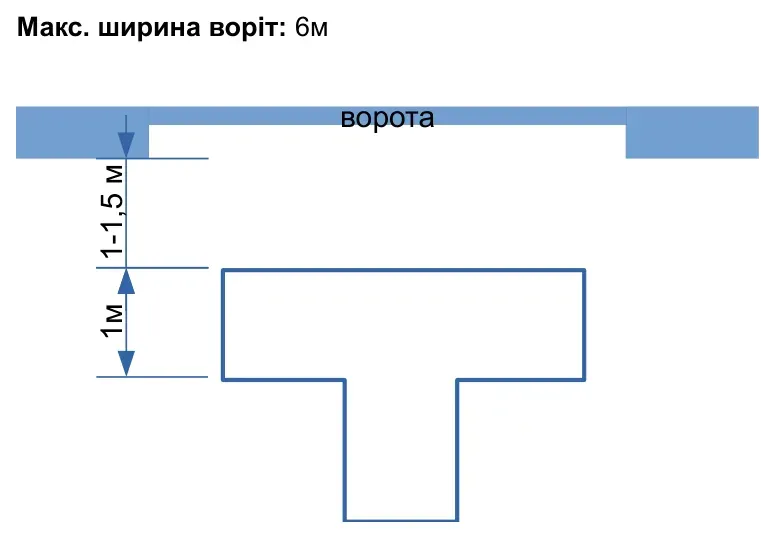

Т-форма лежача
- Застосування: активація — генератор імпульсів; високий рівень безпеки.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: прямо до воріт.
- Максимальна ширина воріт: 6 м.
Г-подібні петлі

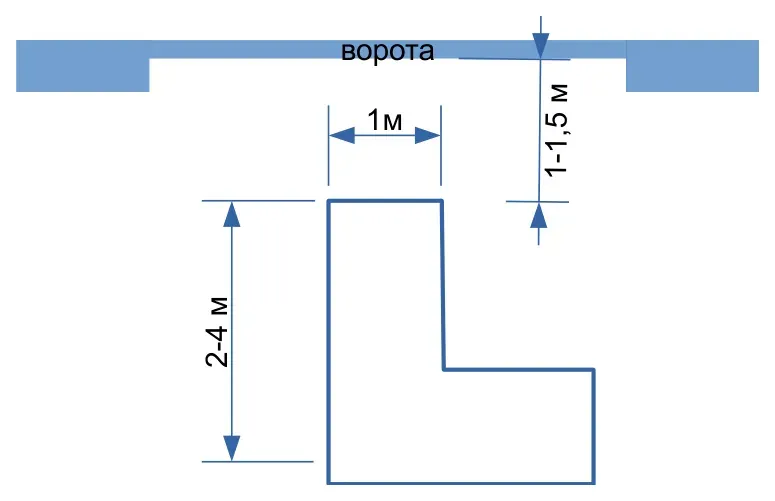

Г-подібна стояча
- Застосування: активація — генератор імпульсів; безпека.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: до воріт з-за рогу або під кутом.
- Максимальна ширина воріт: 4 м.

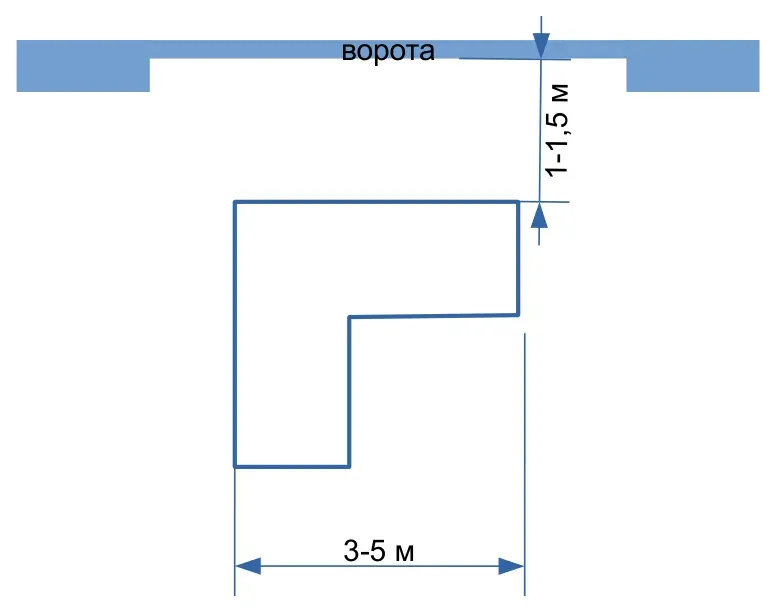

Г-подібна лежача
- Застосування: активація — генератор імпульсів; безпека.
- Транспортні засоби: візки, автонавантажувачі, легкові автомобілі тощо.
- Рекомендований напрямок руху: до воріт з-за рогу або під кутом.
- Максимальна ширина воріт: 6 м.
Загальні рекомендації
- Не перевищуйте периметр петлі 24 м.
- Визначайте фактичні розміри з урахуванням траєкторії транспорту, ширини проїзду та призначення петлі.
- Для активації використовуйте форму, що перекриває напрямок наближення транспорту до воріт.
- Для функції безпеки обирайте форму, яка утримує транспорт у зоні виявлення під час руху через проїзд.
- Передній край петлі, найближчий до воріт, розташовуйте не далі ніж 1,5 м від площини воріт.
