HR50-UNI Hotron — Інструкція користувача

Інструкція з монтажу, підключення та налаштування мікрохвильового датчика руху HR50-UNI для автоматичних дверей. Переклад підготовлено Parkan.ua.

HR50-UNI — високопродуктивний датчик руху для активації автоматичних дверей. Для безпечного й точного використання уважно прочитайте цю інструкцію.

Зміст

• Технічні характеристики
• Загальна інформація
• Монтаж
• Регулювання чутливості
• Схема підключення
• Умови монтажу
• Регулювання положення зони виявлення
• Регулювання ширини зони виявлення
• Зона виявлення
• Налаштування DIP-перемикачів
• Додатковий аксесуар

Технічні характеристики

• Модель: HR50-UNI.
• Живлення: DC 12–30 В або AC 12–24 В.
• Розміри: 120 × 70 × 41,5 мм (Ш × Д × В).
• Мікрохвильовий модуль: 24,125 ГГц.
• Час утримання: 1,2 с.
• Поле виявлення: 5 × 3 м (Ш × Г) за висоти монтажу 2,2 м.
• Споживана потужність: менше 1,4 Вт.
• Допустиме навантаження контактів: 1 А / 24 VDC.
• Максимальна висота монтажу: 4,0 м.
• Робоча температура / вологість: від −20 °C до 60 °C / 0–90 %.
• Ступінь захисту: IP54.
• Режим: односпрямований.

Виробник може змінювати характеристики без попереднього повідомлення.

Загальна інформація

• Елементи датчика:
  • кришка;
  • роз’єм;
  • LED-індикатор;
  • корпус датчика;
  • модуль виявлення;
  • отвір для гвинта;
  • отвір для кабелю;
  • DIP-перемикач;
  • регулятор чутливості;
  • мікрохвильовий датчик руху.
• Комплектація:
  • монтажний шаблон;
  • кабель;
  • гвинти;
  • інструкція.

Монтаж

⚠️ Не подавайте живлення під час монтажу. Не розбирайте та не модифікуйте пристрій: це може спричинити пожежу або ураження електричним струмом.

1. Прикладіть монтажний шаблон до фрамуги та просвердліть отвори.
2. Закріпіть корпус датчика на стіні.
3. Під’єднайте кабель живлення до корпуса датчика.
4. Нахиляйте модуль виявлення вгору, вниз, ліворуч або праворуч, щоб змінити зону виявлення.

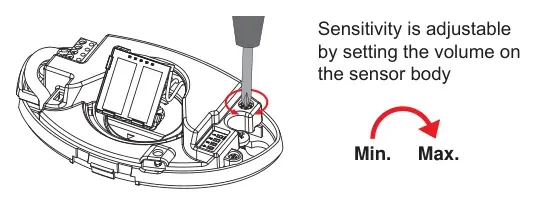

Регулювання чутливості

• Чутливість регулюється поворотом регулятора на корпусі датчика.
• Повертайте регулятор від Min. до Max. для встановлення потрібної чутливості.

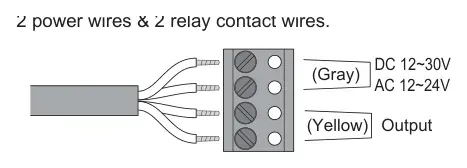

Схема підключення

• Використовуйте 2 дроти живлення та 2 дроти релейного контакту.
• Живлення: DC 12–30 В або AC 12–24 В.
• Вихід:
  • сірий провід;
  • жовтий провід.

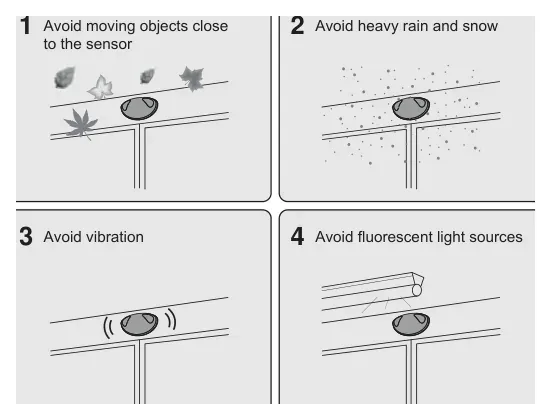

Умови монтажу

• Не допускайте рухомих предметів поблизу датчика.
• Уникайте сильного дощу та снігу.
• Уникайте вібрації.
• Уникайте люмінесцентних джерел світла.

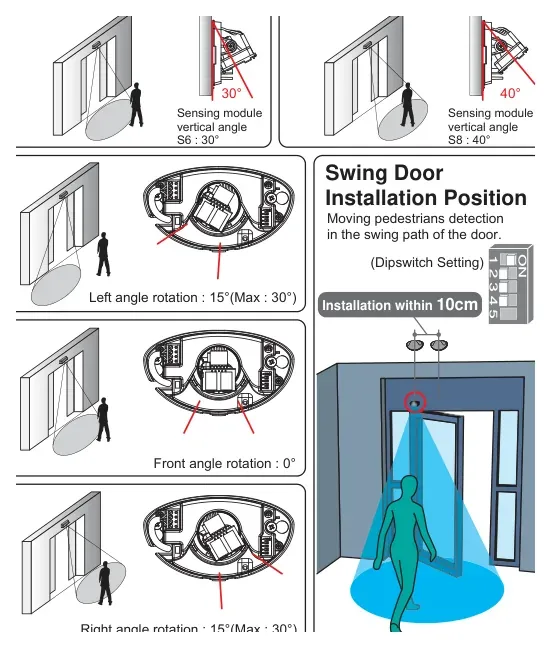

Регулювання положення зони виявлення

• Відрегулюйте модуль виявлення вгору або вниз, щоб наблизити або віддалити зону виявлення від дверей.
• Відрегулюйте модуль праворуч або ліворуч, щоб задати потрібну зону бокового підходу.
• Для розпашних дверей встановлюйте датчик на відстані до 10 см від дверей.
• Кути повороту:
  • передній кут: 0°;
  • лівий кут: 15°, максимум 30°;
  • правий кут: 15°, максимум 30°.
• Вертикальні кути модуля виявлення:
  • S6: 30°;
  • S8: 40°.

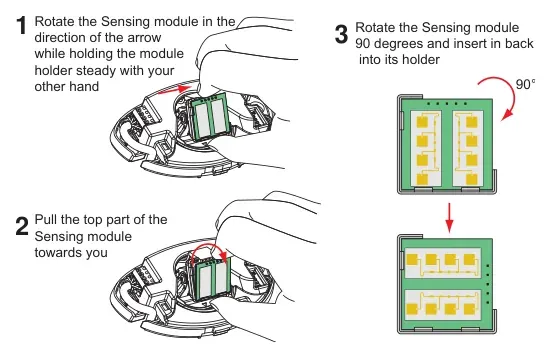

Регулювання ширини зони виявлення

1. Утримуйте тримач модуля однією рукою та поверніть модуль виявлення в напрямку стрілки.
2. Потягніть верхню частину модуля виявлення на себе.
3. Поверніть модуль на 90° та вставте його назад у тримач.

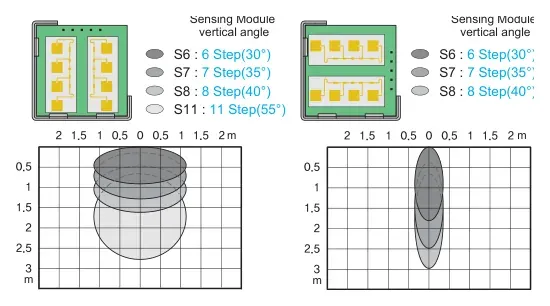

Зона виявлення

• Значення наведено для висоти монтажу 2,2 м.
• Вертикальний кут модуля виявлення:
  • S6 — 6 кроків (30°);
  • S7 — 7 кроків (35°);
  • S8 — 8 кроків (40°);
  • S11 — 11 кроків (55°).
• Налаштуйте поле так, щоб виявляти пішоходів, які рухаються траєкторією розпашних дверей.

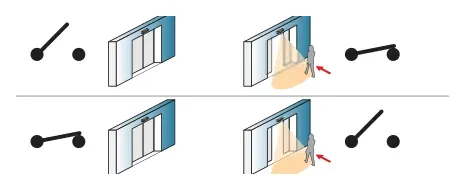

Налаштування DIP-перемикачів

• Заводське налаштування DIP-перемикача: № 2.
• DIP-перемикачі задають:
  • напрямок виявлення;
  • режим «черепаха» — повільне виявлення;
  • час утримання реле.
• Один крок часу утримання реле дорівнює 1 секунді.
• Схема показує положення DIP-перемикачів для лівого та правого відкривання дверей.

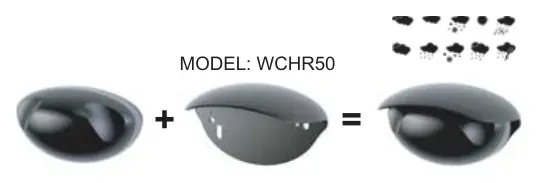

Додатковий аксесуар

• Погодний кожух WCHR50 продається окремо.
• Кожух захищає датчик під час зовнішнього монтажу.

Переклад з англомовної інструкції HR50-UNI. Джерело збережено локально в архіві Parkan.ua.
