JCM RadioBand RB3 — інструкція користувача

Для приймачів RB3 R868 / RB3 R868W і передавачів RB3 T868 / RB3 T868W.

Зміст

Важливі інструкції з безпеки

Важливі інструкції з безпеки під час встановлення

Відключайте живлення перед встановленням, обслуговуванням або ремонтом.

Важливі інструкції з безпеки під час використання

Використання обладнання / системи

Вступ і робота

RadioBand — бездротова система для побутових, комерційних і промислових воріт та дверей із чутливою крайкою.

Приймач і передавач

Приймач RB3 R868 / RB3 R868W

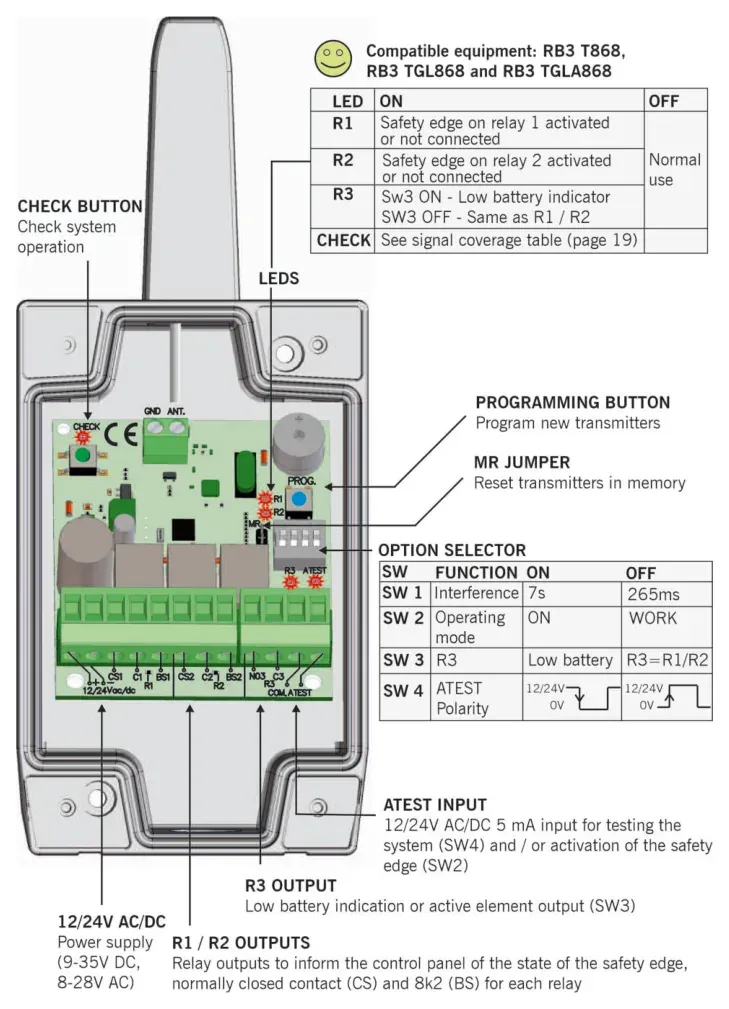

Відкритий приймач RB3 R868 з клемами, LED, кнопкою CHECK, перемичкою MR і таблицями налаштувань.

Передавач RB3 T868 / RB3 T868W

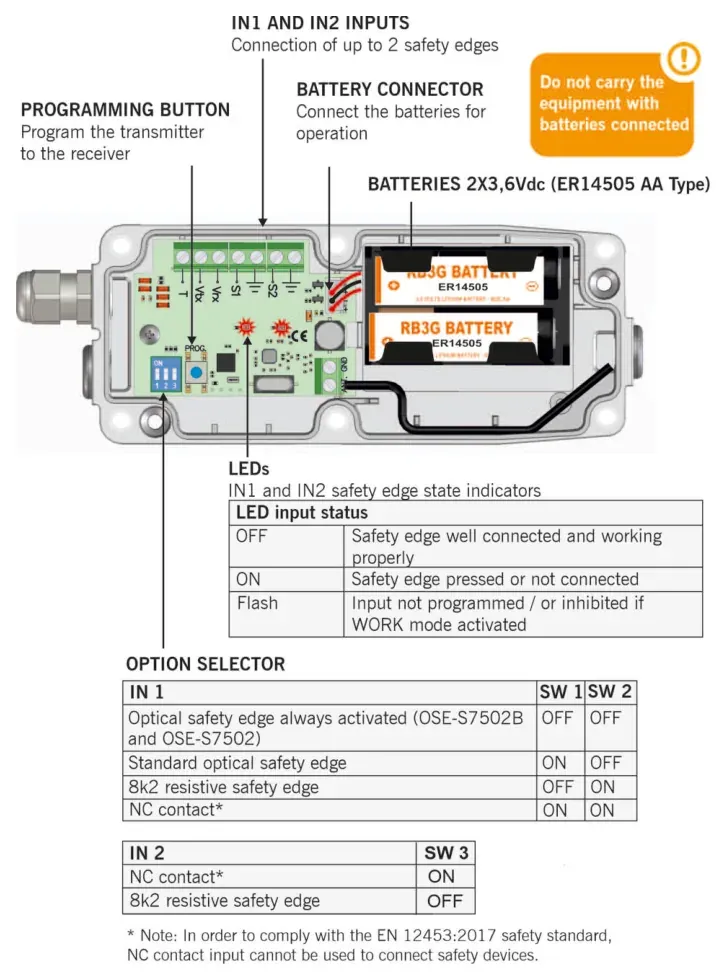

Відкритий передавач RB3 T868 з двома батареями ER14505, входами IN1/IN2, кнопкою програмування та селекторами.

Складання та встановлення

Встановлення обладнання

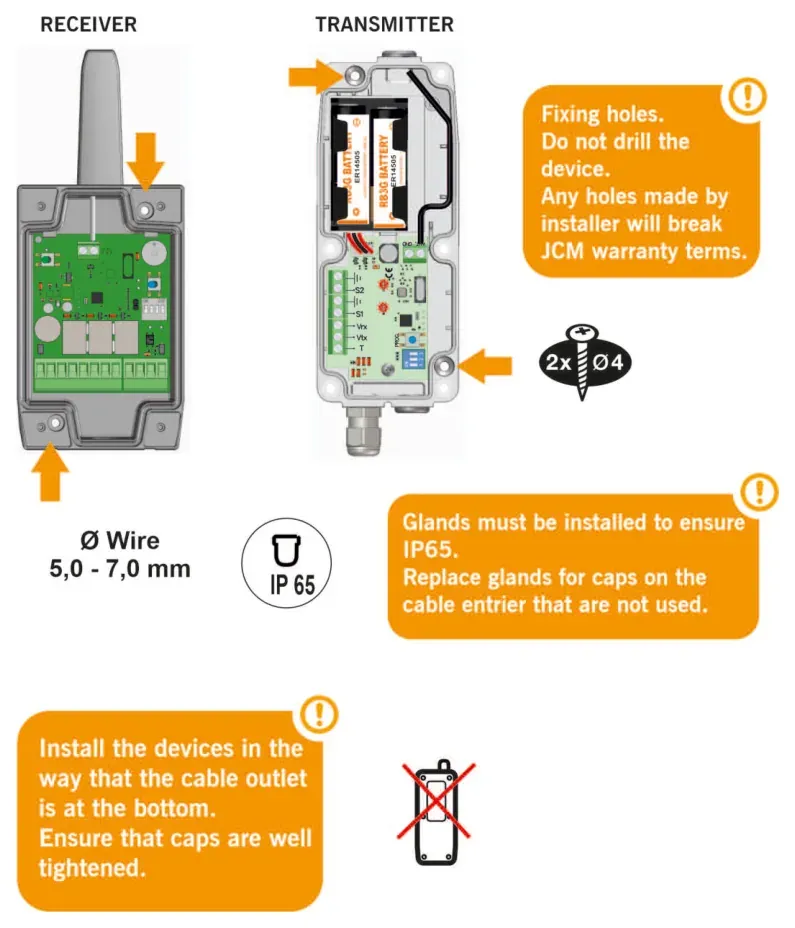

Монтаж приймача й передавача: отвори кріплення, кабель Ø5,0–7,0 мм, IP65 та орієнтація корпусу.

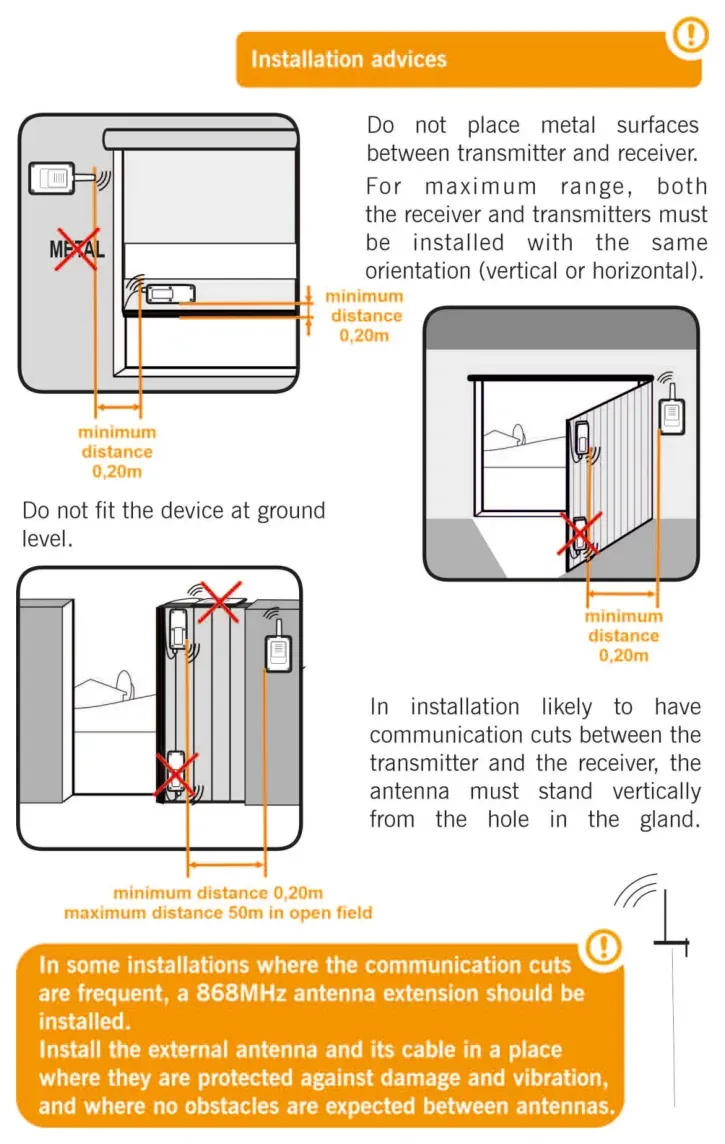

Поради з монтажу: відстань 0,20 м, вертикальна антена та обмеження 50 м у відкритому полі.

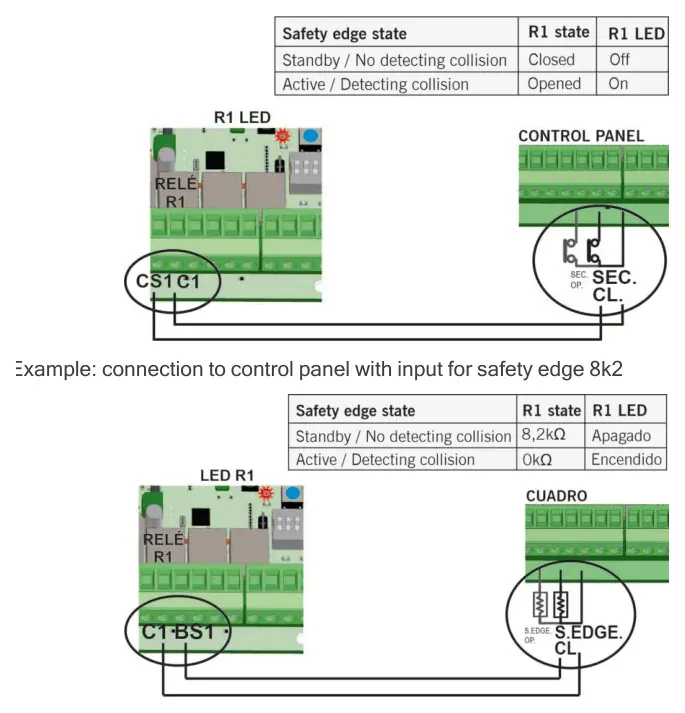

Підключення приймача до плати керування

Дві схеми підключення приймача R1 до плати керування: входи безпеки 8k2, клеми CS1/C1-BS1 і LED R1.

Налаштування приймача / режими роботи

Зміна положення перемикача потребує повторного програмування системи.

Перемикач
Положення
Значення
Дія
SW1 — перешкоди
↑ ON
7 с
Перехід у безпечний стан через 7 с.
SW1 — перешкоди
↓ OFF
265 мс
Перехід у безпечний стан через 265 мс.
SW2 — оптичні крайки
↑ ON
ON
Дозволені лише постійно увімкнені OSE-S7502B та OSE-S7502.
SW2 — оптичні крайки
↓ WORK
WORK
Оптичні елементи вимкнені за активного ATEST; під час руху ATEST потрібно відключати.
SW3 — R3
↑ Low battery
Низький заряд
Реле замикається за недостатнього заряду будь-якого передавача.
SW3 — R3
↓ Alarm
Тривога
Реле замикається за активної збереженої чутливої крайки.
SW4 — ATEST
↑ Negative
Негативна
Плата встановлює постійні 12/24 V у 0 V для тесту.
SW4 — ATEST
↓ Positive
Позитивна
Під час тесту плата подає 12/24 V на відключений ATEST.

Режим ON/WORK

Сигнал ATEST

Підключення чутливої крайки до передавача

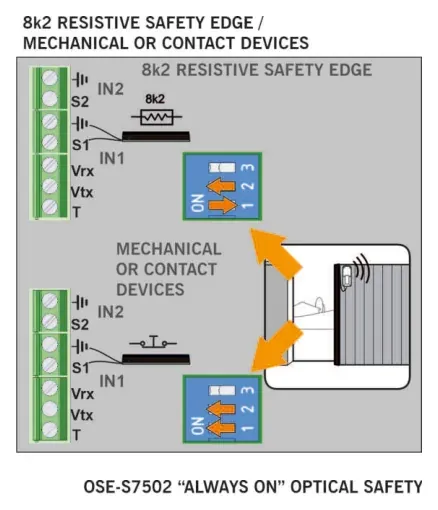

Схема підключення крайки 8k2 або механічних контактів до передавача: клеми IN1, IN2, S1, S2 та DIP-перемикачі 1–3.

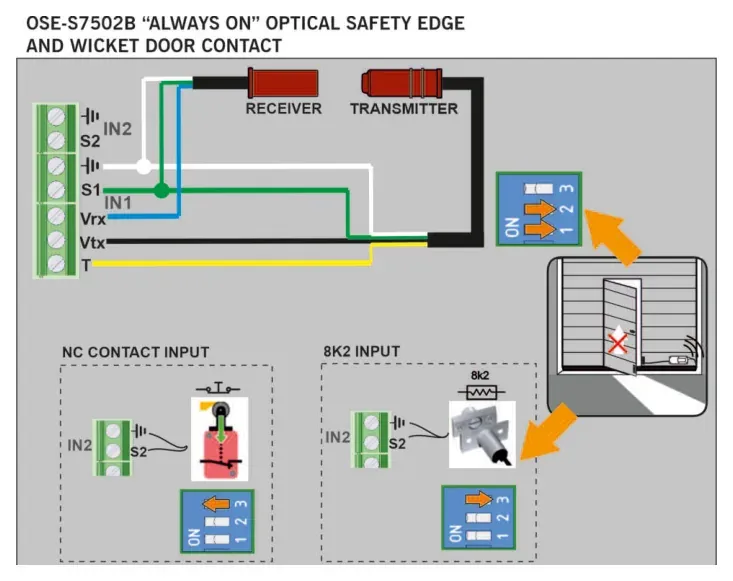

Схема підключення оптичної крайки OSE-S7502B: приймач, передавач, клеми IN1/IN2, S1/S2 та DIP-перемикачі.

Програмування

Режим
Зв’язок
Функція
Пам’ять
1
IN1 → R1
Крайка IN1 активує R1.
1 передавач
2
IN1 → R2
Крайка IN1 активує R2.
1 передавач
3
IN1 → R1 + R2
Крайка IN1 активує R1 і R2.
2 передавачі
4
IN1 → R1; IN2 → R2
IN1 активує R1, IN2 активує R2.
2 передавачі

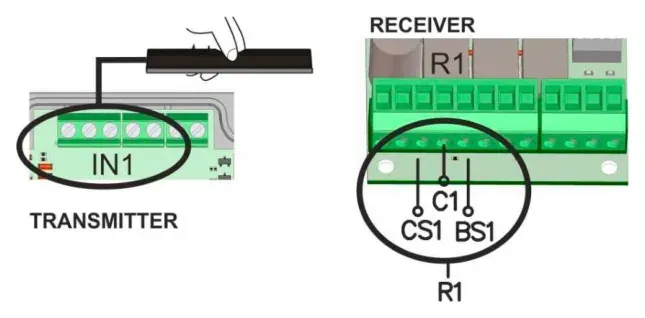

Режим 1: чутлива крайка, підключена до IN1, активує R1

Програмування режиму 1: крайка підключена до IN1 передавача, контакти CS1 і BS1 приймача R1.

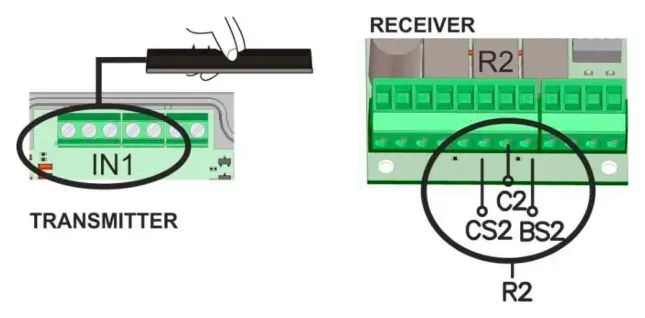

Режим 2: чутлива крайка, підключена до IN1, активує R2

Програмування режиму 2: крайка на вході IN1 передавача, контакти CS2 і BS2 приймача R2.

Режим 3: чутлива крайка, підключена до IN1, активує R1 і R2

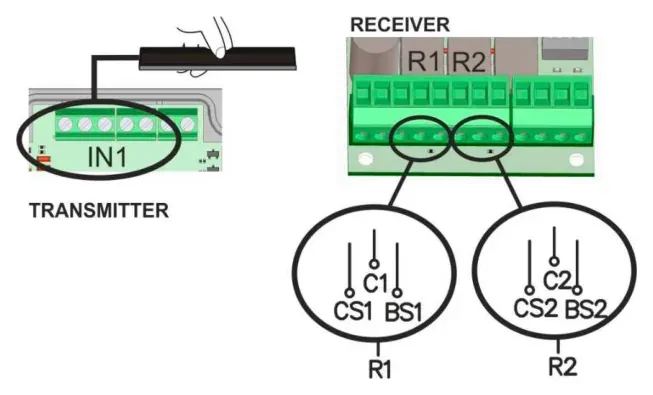

Схема режиму 3: крайка підключена до IN1 передавача, контакти CS1 BS1 керують R1 і CS2 BS2 — R2 приймача.

Режим 4: чутлива крайка, підключена до IN1, активує R1; чутлива крайка, підключена до IN2, активує R2

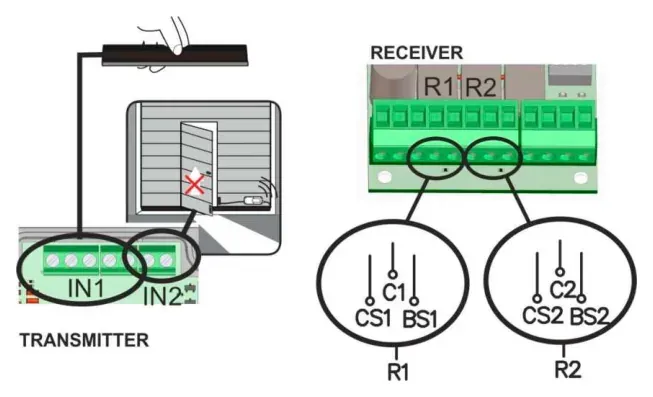

Схема режиму 4: крайки на входах IN1 та IN2 передавача керують окремими реле R1 і R2 приймача.

Перевірка та обслуговування

Чи працює обладнання належним чином?

Повне скидання

Функція CHECK

Пошук несправностей

Стан
Причина
Дія
Виявлення крайки
LED IN1/IN2 передавача увімкнений.
Натисніть PROG RB3 T і перевірте LED IN1/IN2.
Інший передавач у пам’яті
У пам’яті є інші RB3 T.
Скиньте пам’ять і повторно запрограмуйте.
Помилка зв’язку RB3 R / RB3 T
Недостатній радіосигнал.
Перевірте сигнал функцією CHECK.
Крайка виявлена неправильно
Крайку чи селектор вибрано неправильно.
Скиньте систему, правильно підключіть, виберіть і запрограмуйте крайку.
Низький заряд або втрата зв’язку
Низький заряд RB3 T або перешкоди.
Перевірте батареї та перешкоди функцією CHECK.
WORK очікує TEST
Відсутній TEST / ATEST.
Перевірте ATEST і його полярність.
Пам’ять заповнена
Спроба записати новий передавач.
Скиньте й запрограмуйте; максимум 6 крайок: по 3 на реле.
Змінено SW2 зі збереженими передавачами
Режим змінено після програмування.
Скиньте систему, задайте SW2 та повторно запрограмуйте.

Батареї

Технічні дані

Параметр
RB3 R868 / RB3 R868W
RB3 T868 / RB3 T868W
Частота
868 МГц, автонастроювання: 868,700–869,200; 868,000–868,600; 869,400–869,650; 869,400–869,650 МГц.
868 МГц, автонастроювання: 868,700–869,200; 868,000–868,600; 869,400–869,650; 869,400–869,650 МГц.
Пам’ять
6 передавачів: 3 на R1, 3 на R2.
—
Споживання під час роботи
Макс. 255 мА
12 мА
Потужність у мережевому очікуванні
0,9 W
—
Випромінювана потужність
< 25 мВт
< 25 мВт
Дальність у відкритому полі
50 м
50 м
Типовий час реакції
35 мс
35 мс
Максимальний час реакції, SW1=OFF
265 мс
265 мс
Сумісне обладнання
RB3 T868, RB3 T868W, RB3 TGL868, RB3 TGLA868
RB3 R868, RB3 R868W, RSEC3

Вимоги Ecodesign

Нормативні дані

Декларація відповідності UKCA

JCM TECHNOLOGIES, SAU заявляє відповідність RB3 R868, RB3 T868, RB3 T868W і RB3 R868W вимогам Radio Equipment Regulations 2017, Supply of Machinery (Safety) Regulations 2008 (за потреби), RoHS Regulations 2012 та Ecodesign for Energy-related Products Regulations 2010.

Декларація відповідності ЄС

JCM TECHNOLOGIES, SAU заявляє відповідність RED Directive 2014/53/EU, Machine Directive 2006/42/EC (за потреби), RoHS Directive 2011/65/EU та Ecodesign Regulation 2023/826/EU. Декларації: https://www.jcm-tech.com/declarations/

Для EN 12978:2003+A1:2009 обов’язково виконуйте цю інструкцію. Якщо цикл дверей коротший за 7 с, використовуйте систему лише у WORK.
