Герметичні розсувні засклені двері (A44-H4 + MK40-J)
Технічний паспорт. Офіційний дилер Manusa в Україні — Parkan.ua.
ℹ️ Нумерація розділів збережена як в оригінальному паспорті (DTHH03EN), щоб збігатися з підписами на ілюстраціях.
Зміст
1. Опис
Розсувні двері з боковим або центральним відкриванням, що складаються з однієї чи двох рухомих стулок, які переміщуються вбік автоматично або вручну, відкриваючи широкий прохід.
Це продукт, спеціально розроблений для гарантування низької повітропроникності: коли стулка/стулки зачинені, вони щільно прилягають до рами та підлоги, ущільнюючи периметр прорізу. Це дозволяє підтримувати надлишковий тиск усередині чистого приміщення, а додатковою перевагою є повністю заскленні стулки.
Характерне застосування — палати інтенсивної терапії (ВІТ), де такі стулки дають змогу спостерігати й контролювати пацієнта ззовні палати.
Оператор Visio+ Hermético має унікальні кінематичні характеристики в галузі. Ексклюзивна система ущільнення Manusa дозволяє відчиняти стулку вручну у разі зникнення живлення, без потреби встановлювати на стулці ручки розблокування.

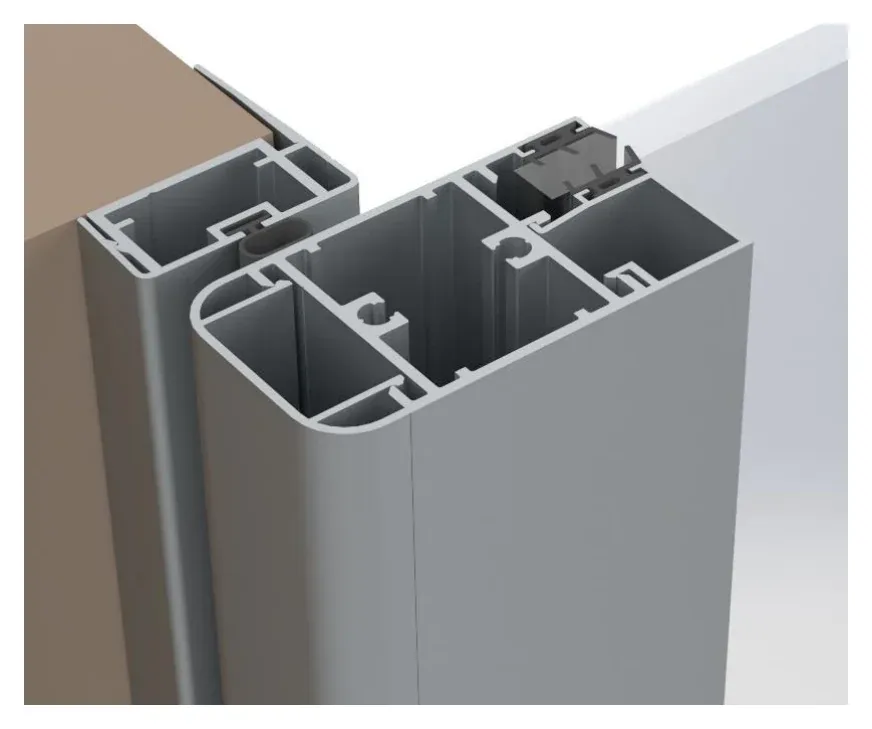

Стулка з рамкою 44 мм складається з алюмінієвих профілів шириною 44 мм і товщиною 2,5 мм, які обрамляють скло за допомогою гумового ущільнювача. Допускає скло товщиною 6 і 10 мм.
З одного боку прорізу розташована стінова рама з алюмінієвих профілів та гумового ущільнювача. Цю раму легко адаптувати до будь-якої стіни, забезпечуючи рівну поверхню контакту зі стулкою для гарантування герметичності.

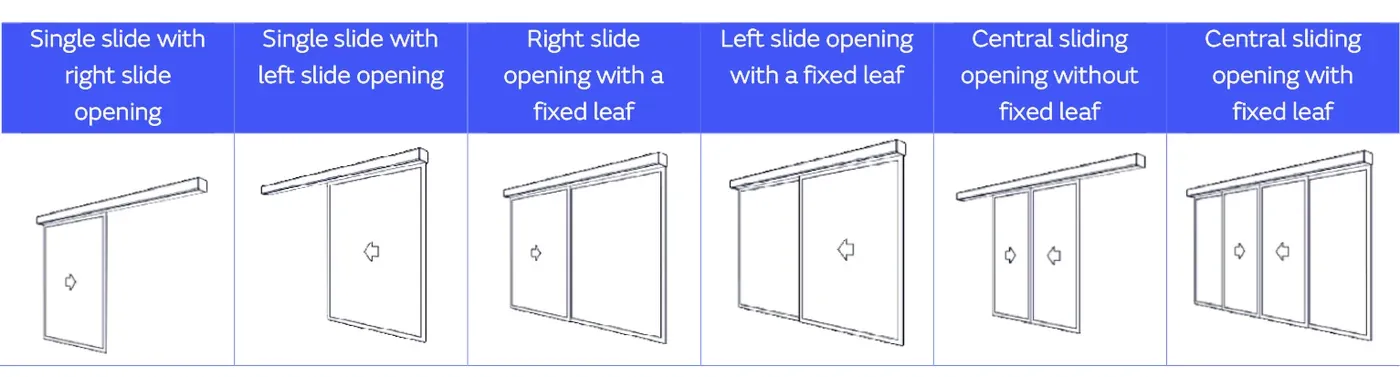

Доступні типології відкривання:
- Одностулкове з відкриванням праворуч — одна рухома стулка, що зсувається праворуч.
- Одностулкове з відкриванням ліворуч — одна рухома стулка, що зсувається ліворуч.
- Праве відкривання з фіксованою стулкою — рухома стулка праворуч + фіксована стулка.
- Ліве відкривання з фіксованою стулкою — рухома стулка ліворуч + фіксована стулка.
- Центральне розсувне без фіксованих стулок — дві рухомі стулки, що розходяться до центру.
- Центральне розсувне з фіксованими стулками — дві рухомі + дві фіксовані стулки.
2. Технічні характеристики
2.1 Оператор
Герметичні двері Manusa приводяться в дію оператором Visio+ Hermético, який має унікальні кінематичні характеристики в галузі. Для детальнішої інформації про роботу дверей, а також про сумісність з іншими аксесуарами, звертайтеся до технічного паспорта герметичного оператора Visio+.
Механічні характеристики:
- Габарити приводу — 175 × 220 мм.
- Одностороннє відкривання, макс. ширина у світлі — 1800 мм.
- Одностороннє відкривання, мін. ширина у світлі — 495 мм.
- Центральне відкривання, макс. ширина у світлі — 2660 мм.
- Центральне відкривання, мін. ширина у світлі — 1070 мм.
- Макс. висота у світлі — 2600 мм.
- Мін. висота у світлі — 2000 мм.
2.2 Стулка A44-H4
Усі стулки A44-H4 спроєктовані так, щоб полегшити встановлення скла монтажником.
2.3 Рама MK40-J
Раму MK40-J розроблено для встановлення на будь-яку стіну та для забезпечення ідеального ущільнення і належної роботи герметичних дверей. Рама має вбудований гумовий ущільнювач і кріпиться до того боку прорізу, з якого встановлюються двері, щоб гарантувати правильне ущільнення прорізу.
Раму прорізу можна встановити з обох боків стіни, повністю перекриваючи притолоку прорізу — у типологіях без фіксованих стулок. Для типологій із фіксованими стулками MK40-J можна встановити лише з одного боку стіни.

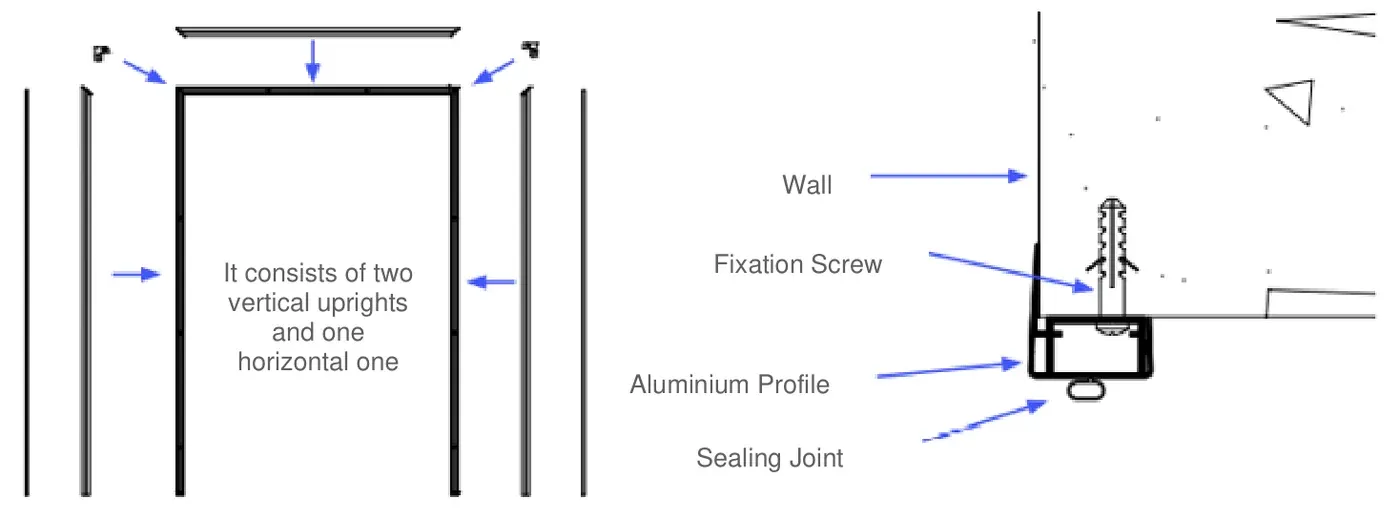

Рама складається з двох вертикальних стояків та однієї горизонтальної перекладини. Вузол кріплення до стіни: стіна → кріпильний гвинт → алюмінієвий профіль → ущільнювальна прокладка.
2.4 Герметизація

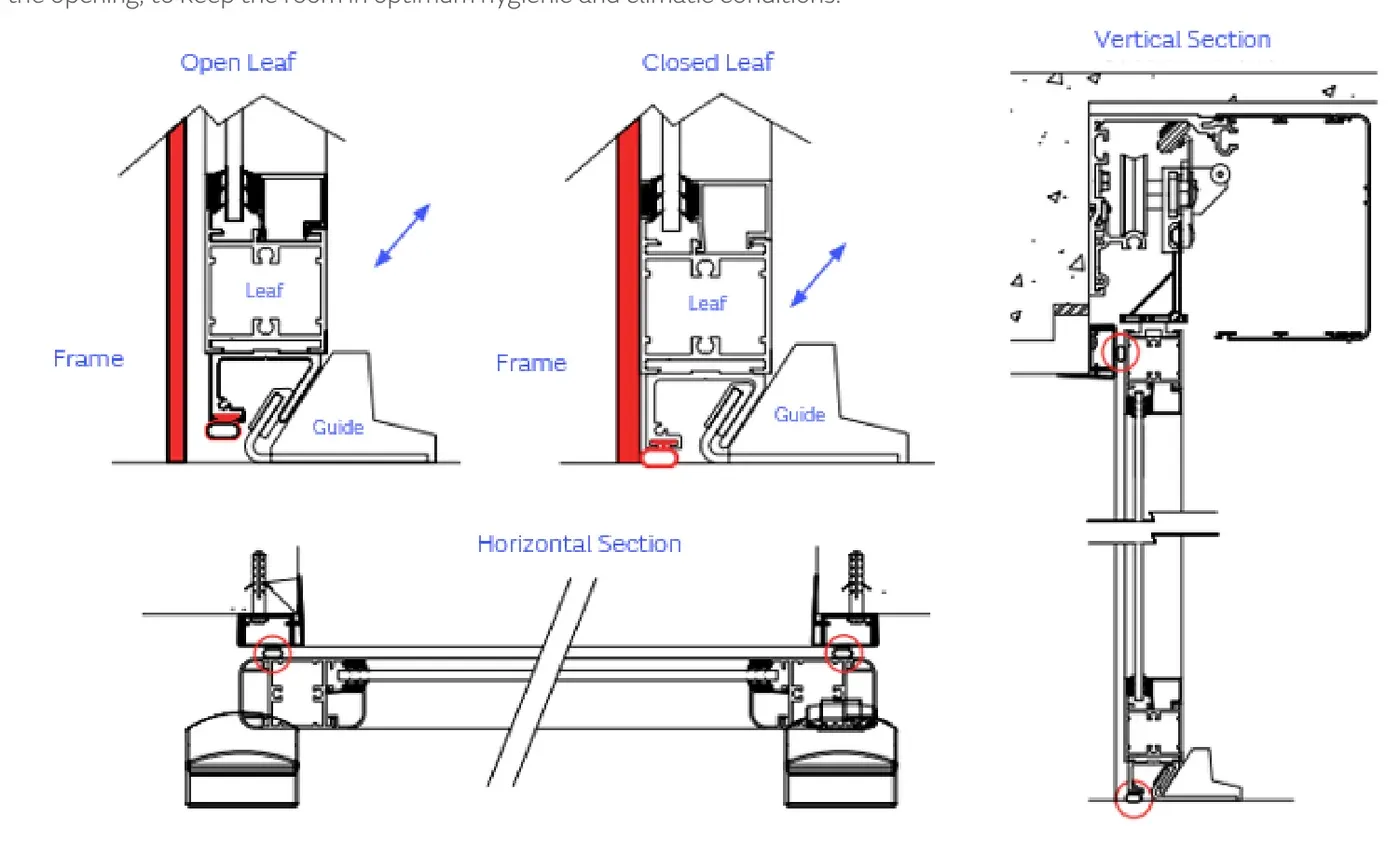

Коли двері A44-H4 переходять у положення «зачинено», стулка наприкінці циклу зачинення опускається вниз і зміщується назад — до підлоги та стінової рами. Гумові ущільнювачі на стіновій рамі та на нижній обв’язці стулки гарантують ідеальне ущільнення прорізу, підтримуючи в приміщенні оптимальні гігієнічні та кліматичні умови.
Герметичні розсувні двері Manusa пройшли випробування на витік повітря за низького тиску. Дані наведено у форматі: номінальний тиск (Па) → реальний тиск (Па) → загальна повітропроникність (м³/год) → проникність на одиницю площі (м³/год·м²) → проникність на одиницю довжини стиків (м³/год·м).
Надлишковий тиск:
- 15 → 15 → 3,10 → 0,99 → 0,43
- 20 → 17 → 3,20 → 1,02 → 0,44
- 30 → 27 → 4,22 → 1,35 → 0,58
- 40 → 37 → 5,20 → 1,66 → 0,72
- 50 → 46 → 6,13 → 1,96 → 0,85
- 75 → 72 → 8,56 → 2,74 → 1,19
- 100 → 99 → 13,78 → 4,41 → 1,91
Розрідження:
- −15 → −15 → 2,70 → 0,86 → 0,37
- −20 → −21 → 3,31 → 1,09 → 0,46
- −30 → −29 → 4,20 → 1,34 → 0,58
- −40 → −40 → 5,13 → 1,64 → 0,71
- −50 → −50 → 5,80 → 1,85 → 0,80
- −75 → −75 → 7,48 → 2,39 → 1,04
- −100 → −99 → 8,68 → 2,77 → 1,20
Номер протоколу (Applus) класифікації, отриманої Manusa: бокові розсувні двері C44 Hermetic, протокол № 07/32304786. Випробування проведено в лабораторіях APPLUS (LGAI).
2.5 Скло
Безпечне скло
Стулки A44-H4 стандартно допускають усі типи звичайного безпечного скла: ламіноване, загартоване тощо — товщиною від 6 до 10 мм. Для інших товщин звертайтеся до технічного відділу Manusa.
Електрополяризоване скло
Скло, що змінює стан з матового на прозорий під дією електричного струму. Найбільша користь — розділення приміщень із миттєвим забезпеченням приватності.
Товщина електрополяризованого скла — 10 мм, складається з:
- 2 зовнішніх шарів скла;
- 2 шарів EVA для ламінування (між скельцями);
- 1 шару LC у центрі пакета.
Атмосферні умови:
- Зберігання — від −20 °C до +70 °C.
- Експлуатація — від −10 °C до +60 °C.
Електричні характеристики:
- Робоча напруга — 60–65 В AC.
- Діапазон частот — 50–60 Гц.
- Споживання — < 10 Вт/м².
- Час спрацювання — < 0,1 с.
Оптичні характеристики:
- Загальне пропускання — 62 % ± 2 %.
- Загальне пропускання у вимкненому стані — 0,4 %.
- Пряме пропускання у вимкненому стані — > 78 %.
- Каламутність (Haze) у ввімкненому стані — < 4,5 %.
Звукоізоляція:
- Товщина 4+4 мм (скло 4 мм + EVA 0,4 мм + скло 4 мм) — клас Rw 36 дБ.
Екранне скло (зі шторою)
Екранне скло — підіймальне й регульоване для більшості доступних розмірів. Складається зі склопакета з вбудованими всередині венеційськими жалюзі, які, повністю ізольовані від зовнішнього середовища, захищені від бруду, а також від псування через вологу чи контакт.
Щоб не втратити герметичність камери, штора керується автоматичною моторизованою системою, яка активується кнопками або безконтактними детекторами наближення, розташованими на стіні.
Екранне скло має камеру 20 мм із застосуванням ламінованого безпечного скла товщиною 3 + 3 мм.
ℹ️ Моторизована регульована та підіймальна система з камерою 20 мм.
3. Опорядження
Продукт спроєктовано та виготовлено з алюмінію, що дозволяє застосовувати всі можливі для цього матеріалу види опорядження.
Анодування
Анодування — це захисний поверхневий шар, утворений електролітичним процесом. Номінальна товщина анодування — 15 мкм. Доступний весь діапазон анодування, визнаний Qualanod.
Порошкове фарбування
Порошкове фарбування — це захисне покриття з пластикової фарби, запеченої в печі. Номінальна товщина лаку — 60 мкм. Доступний весь діапазон RAL, Pantone та будь-який інший можливий колір чи текстура в цьому виді опорядження. За запитом замовника можлива сертифікація Qualicoat або Qualicoat SeaSide.
4. Аксесуари
Герметичні розсувні двері Manusa допускають використання найпоширеніших аксесуарів автоматичних дверей: радари, фотоелементи, селектор режимів, кнопки тощо.
Для більш специфічних елементів необхідно проконсультуватися з нашими технічними фахівцями — це стосується таких компонентів, як інтерфейси, концентратори тощо.

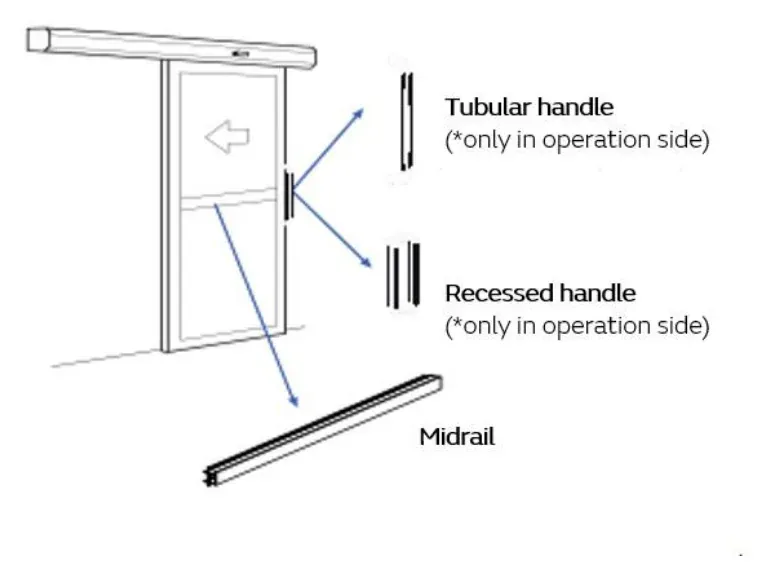

Інші ексклюзивні аксесуари для цього типу дверей — це ручки. Обидва типи ручок можна встановлювати лише з боку оператора:
- Трубчаста ручка (tubular handle) — лише з боку оператора.
- Врізна ручка (recessed handle) — лише з боку оператора.
Також як аксесуар доступна розділова планка (midrail / середня перекладина).
Характеристики, наведені в цьому паспорті, мають суто інформативний характер і ні до чого не зобов’язують. Виробник залишає за собою право вносити зміни без попереднього повідомлення.
