OA-FLEX LITE OPTEX — коротка інструкція
Українська коротка інструкція для сенсора автоматичних розсувних дверей OPTEX OA-FLEX LITE від Parkan.ua.
OA-FLEX LITE OPTEX — коротка інструкція
Оригінальний Quick Guide 5933620, вересень 2022. Повні процедури, характеристики й усунення несправностей дивіться в інструкції користувача OA-FLEX LITE.
Зміст
Безпека
- OA-FLEX LITE — безконтактний перемикач для автоматичних розсувних дверей; не використовуйте для інших завдань.
- Не налаштовуйте зону, коли поруч є рух людей. Перед увімкненням перевірте проводку.
- Встановлюйте та налаштовуйте сенсор відповідно до місцевих норм; зміни налаштувань виконує лише монтажник або сервісний інженер.
- Не мийте, не розбирайте, не переробляйте й не ремонтуйте сенсор.
- Не встановлюйте у вологих місцях, за вібрації, поруч із рухомими предметами, сильними відбиттями, туманом або вихлопами.

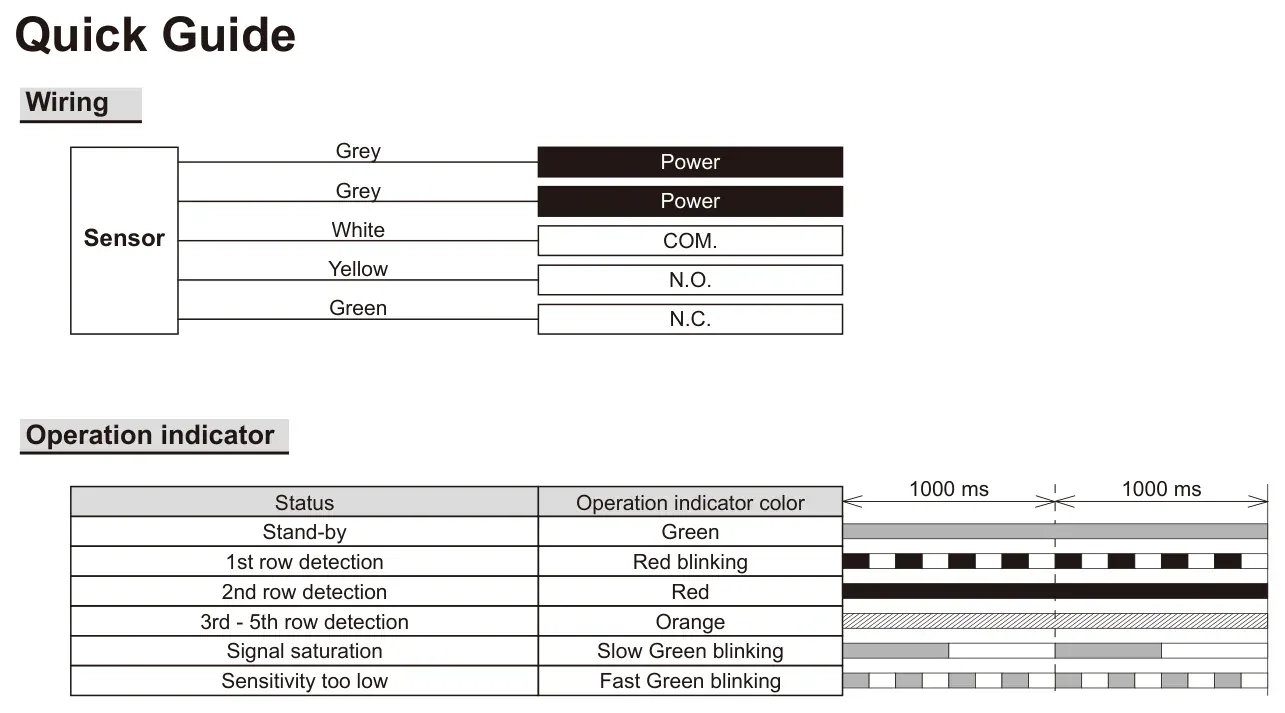

Індикатор і проводка
- 🟢 зелений: очікування.
- 🟠 помаранчевий: виявлення у 3–5-му рядах.
- 🔴 червоний: виявлення у 2-му ряду.
- 🔴 червоний блимає: виявлення у 1-му ряду.
- 🟢 зелений повільно блимає: насичення сигналу.
- 🟢 зелений швидко блимає: надто низька чутливість.
- ⚪ сірий і ⚪ сірий: живлення; ⚪ білий: COM; 🟡 жовтий: N.O.; 🟢 зелений: N.C.

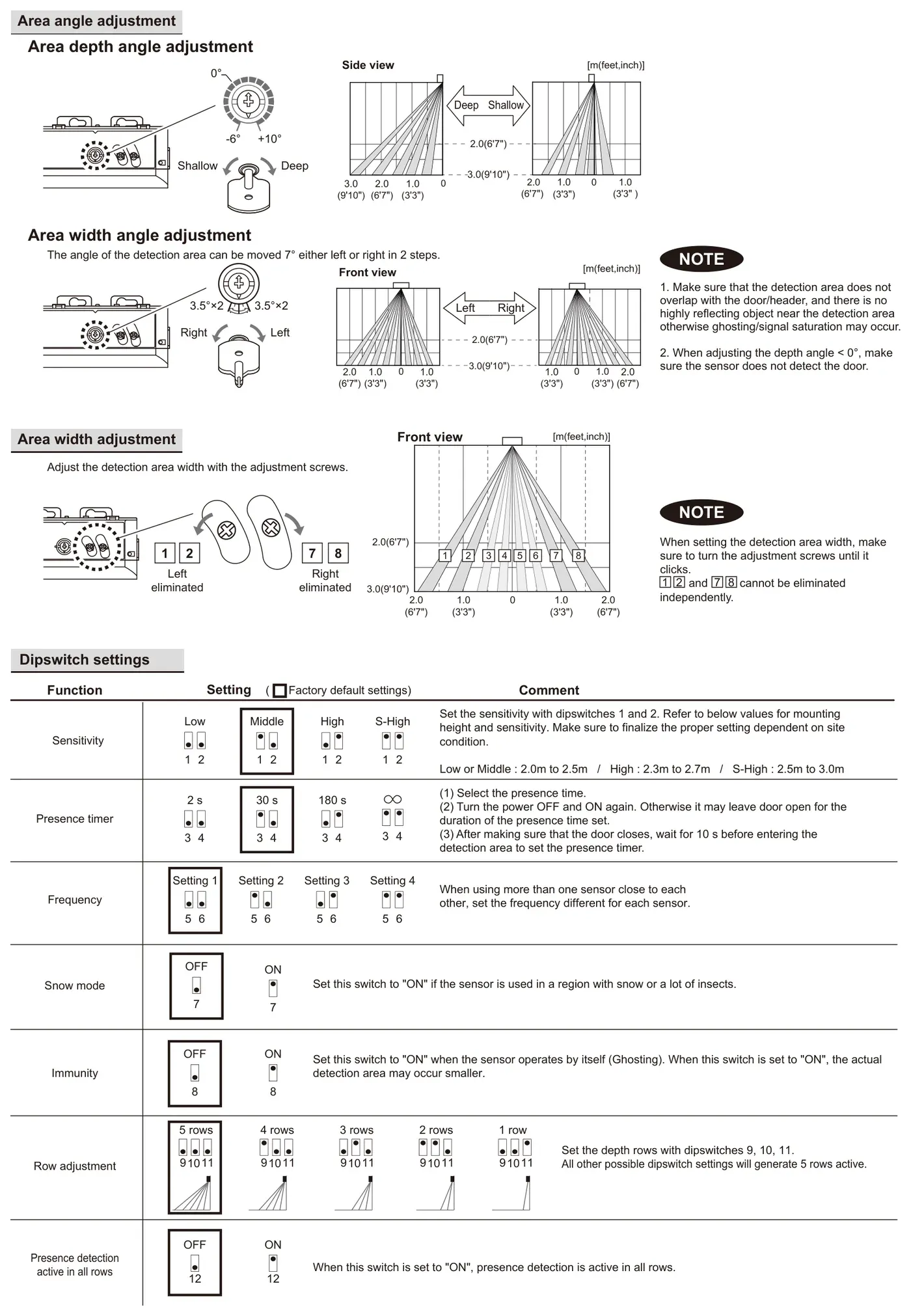

Налаштування зони
- Глибина: від −6° (Shallow) до +10° (Deep).
- Ширина: ±7° у два кроки по 3,5°; повертайте гвинти до клацання.
- Положення 1 і 2, а також 7 і 8 не прибираються окремо.
- Не допускайте перекриття зони з дверима/перемичкою, сильних відбиттів та виявлення дверей за кута меншого ніж 0°.
DIP-перемикачі
- 1–2: чутливість Low, Middle, High, S-High.
- 3–4: таймер присутності — 2 с, 30 с або 180 с; після зміни вимкніть і увімкніть живлення та не заходьте у зону 10 с.
- 5–6: частота для кількох близько розташованих сенсорів.
- 7: захист від хибних спрацьовувань.
- 8: режим снігу/комах.
- 9–11: 1–5 активних рядів; інші комбінації дають 5 рядів.
- 12: виявлення присутності у всіх рядах.
Контроль після налаштування
- Після увімкнення виконайте прохідну перевірку зони; двері можуть один раз відкритися.
- Не розміщуйте в зоні рухомі предмети або джерела світла.
- Очищуйте вікно вологою тканиною без очищувачів і розчинників.
Переклад з англомовного Quick Guide OA-FLEX LITE. Джерело збережено локально в архіві Parkan.ua.
