OA-FLEX LITE OPTEX — інструкція користувача

Оригінальна інструкція 5933110, листопад 2022.

Зміст

• Призначення та безпека
• Комплект, частини та характеристики
• Індикатор роботи
• Зона виявлення
• Монтаж
• Налаштування
• Перевірка, догляд і несправності

Призначення та безпека

Перед використанням уважно прочитайте інструкцію. Неправильне використання може призвести до тяжких травм, смерті або пошкодження майна.

Попередження: недотримання вимог може спричинити тяжкі травми або смерть.

Увага: недотримання вимог може спричинити травмування та/або матеріальні збитки.

• OA-FLEX LITE — безконтактний перемикач для монтажу в перемичку або на стіну автоматичних розсувних дверей. Не використовуйте його для інших завдань.
• Під час налаштування зони виявлення переконайтеся, що поблизу місця монтажу немає руху людей.
• Перед подаванням живлення перевірте проводку.
• Використовуйте пристрій лише за цією інструкцією та відповідно до місцевих норм і стандартів.
• Перед залишенням об’єкта перевірте роботу та проінструктуйте власника/оператора.
• Налаштування може змінювати лише монтажник або сервісний інженер; зміни й дату реєструють у журналі технічного обслуговування дверей.
• Не мийте, не розбирайте, не переробляйте й не ремонтуйте сенсор самостійно.
• Не встановлюйте сенсор у місцях із туманом, вихлопами, вологою, вібрацією, рухомими предметами або сильними відбиттями.

Комплект, частини та характеристики

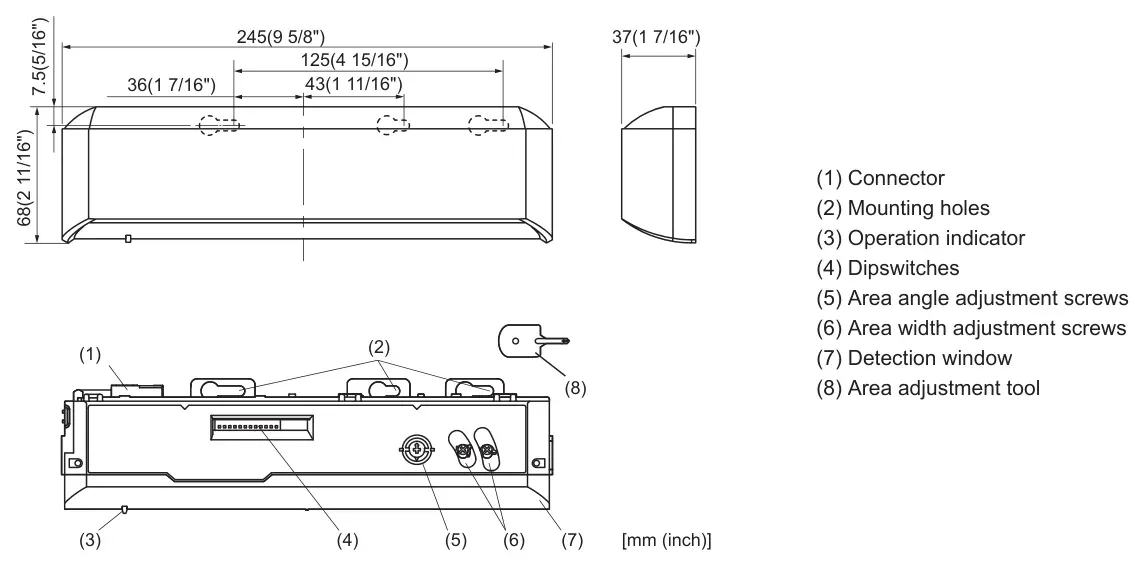

• Конектор, монтажні отвори, індикатор роботи, DIP-перемикачі, гвинти регулювання кута й ширини зони, вікно виявлення та інструмент регулювання.

• Модель: OA-FLEX LITE; кришка: срібляста/чорна.
• Висота монтажу: 2,0–3,0 м.
• Метод виявлення: активне інфрачервоне відбиття.
• Регулювання кута: глибина від −6° до +10°; ширина ±7° — два клацання по 3,5° ліворуч або праворуч.
• Живлення: 12–24 В AC ±10 %, 50/60 Гц, або 12–30 В DC ±10 %; підключення лише до дверної системи з колом SELV.
• Споживання: менше ніж 2,0 Вт; для AC — менше ніж 5 ВА.
• Час утримання виходу: приблизно 500 мс; час реакції: менше ніж 300 мс.
• Робоча температура: від −20 до +55 °C; вологість: менше ніж 80 % без конденсації; шум: менше ніж 70 дБА.
• Вихід: реле Form C, максимум 50 В, 0,3 А, резистивне навантаження.
• Ступінь захисту: IP54; маса: 220 г.
• Комплект: Quick Guide, 2 монтажні гвинти, монтажний шаблон, інструмент регулювання, кабель 3 м із захистом від струму понад 2 А.

Індикатор роботи

• 🟢 зелений: очікування.
• 🟠 помаранчевий: виявлення у 3–5-му рядах.
• 🔴 червоний: виявлення у 2-му ряду.
• 🔴 червоний блимає: виявлення у 1-му ряду.
• 🟢 зелений повільно блимає: насичення сигналу.
• 🟢 зелений швидко блимає: надто низька чутливість.

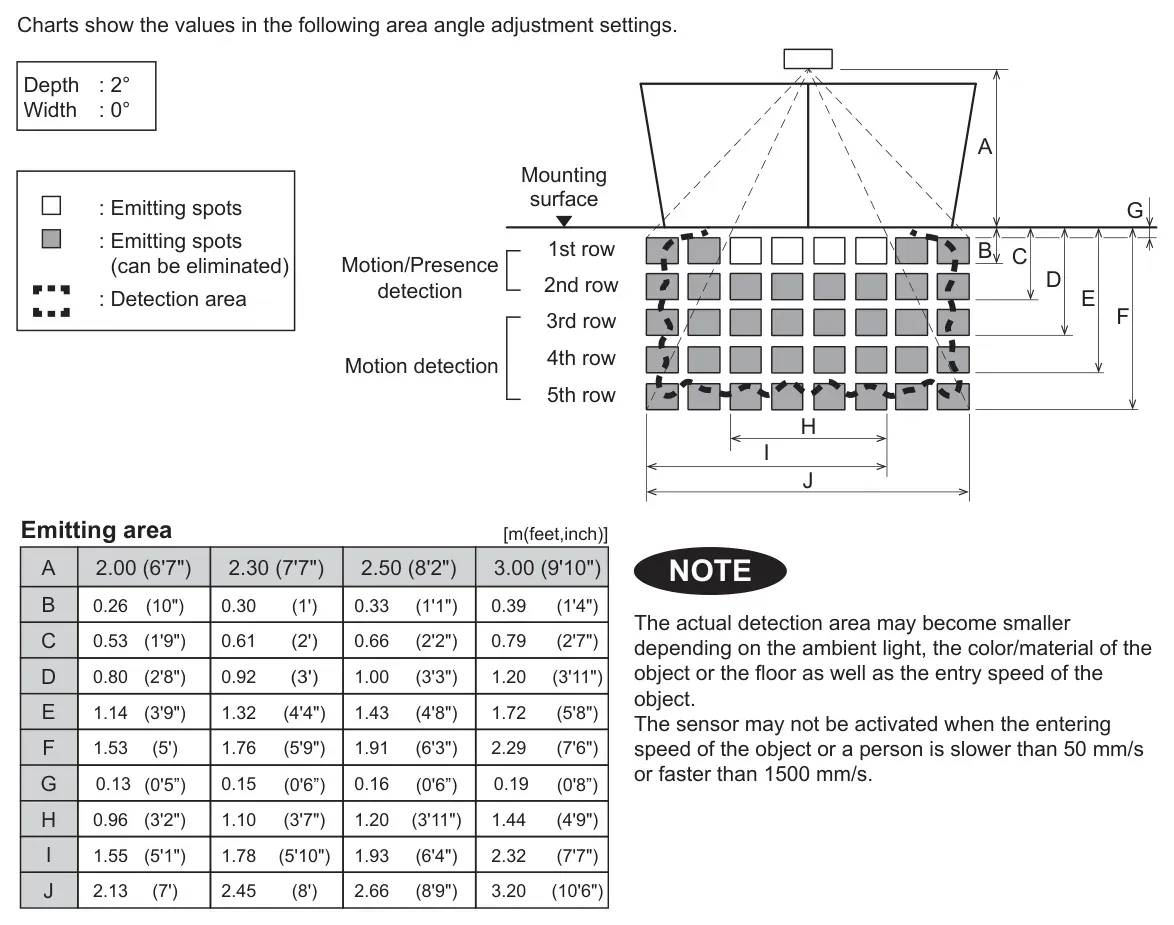

Зона виявлення

• Реальна зона може зменшуватися через освітленість, колір і матеріал об’єкта або підлоги, а також швидкість входу.
• Сенсор може не активуватися за швидкості нижче 50 мм/с або вище 1500 мм/с.
• Значення на схемі наведені для обраних кутів регулювання.

Монтаж

1. Встановлення

• Розмістіть монтажний шаблон у вибраному місці; для зони, близької до дверей, дотримуйтеся схеми допустимої відстані.
• Просвердліть два отвори Ø3,4 мм і отвір Ø8 мм для кабелю через перемичку.
• Зніміть шаблон, кришку корпусу та закріпіть сенсор двома гвинтами.
• Не встановлюйте сенсор нижче нижнього краю перемички; монтуйте якомога нижче.
• H — висота від підлоги до нижнього краю перемички; висота монтажу — H + Y. Y — відстань між перемичкою і сенсором. X — відстань між дверима й монтажною поверхнею.
• Неправильне розміщення шаблону може залишити небезпечну ділянку без виявлення біля порога.
• Не використовуйте пристрій без кришки. За зовнішнього прокладання кабелю встановлюйте сенсор у приміщенні або використовуйте окремо доступний дощовий козирок.

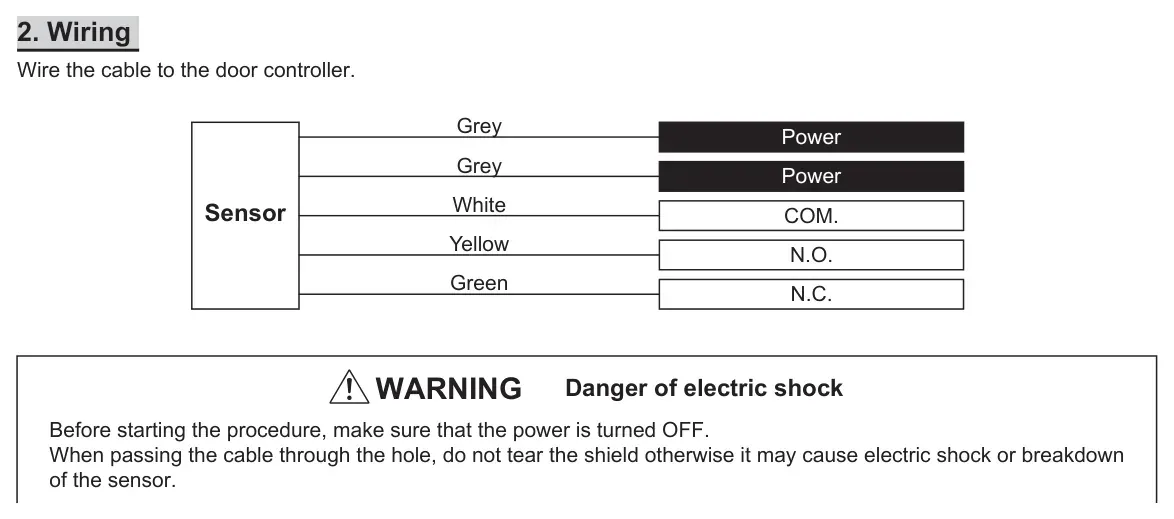

2. Проводка

Перед початком вимкніть живлення. Не пошкодьте екранування кабелю під час протягування.

• ⚪ сірий і ⚪ сірий: живлення.
• ⚪ білий: COM.
• 🟡 жовтий: N.O.
• 🟢 зелений: N.C.
• Під’єднайте кабель до контролера дверей правильно перед подаванням живлення.

3. Увімкнення та кришка

• Під’єднайте конектор, подайте живлення, налаштуйте зону та DIP-перемикачі.
• Після увімкнення чи зміни налаштувань не заходьте у зону 10 с, щоб активувати виявлення присутності.
• Встановіть кришку; для зовнішньої проводки видаліть вибивну заглушку.

Налаштування

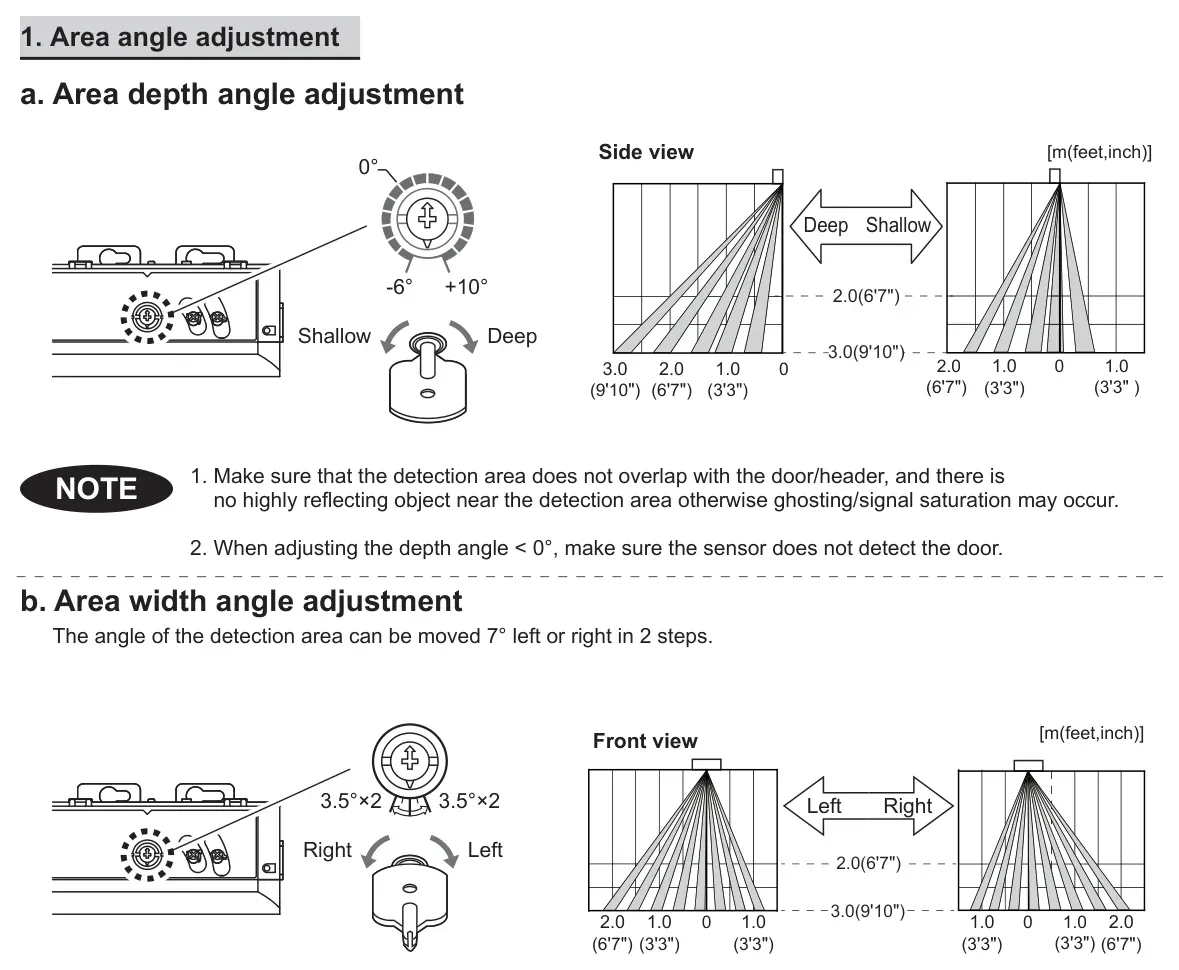

Кут і ширина зони

• Регулюйте глибину від −6° (Shallow) до +10° (Deep).
• Ширину переміщуйте на 7° ліворуч або праворуч у два кроки по 3,5°.
• Під час налаштування ширини повертайте гвинти до клацання.
• Положення 1 і 2, а також 7 і 8 не можна прибрати окремо.
• Не допускайте перекриття зони з дверима/перемичкою й не розміщуйте поруч сильно відбивні предмети.
• За глибини меншої ніж 0° переконайтеся, що сенсор не виявляє двері.

DIP-перемикачі

• DIP 1–2: чутливість — Low, Middle, High, S-High. Орієнтир: Low/Middle для 2,0–2,5 м; High для 2,3–2,7 м; S-High для 2,5–3,0 м. Остаточне значення встановлюйте за умовами об’єкта.
• DIP 3–4: таймер присутності — 2 с, 30 с або 180 с. Після вибору вимкніть і увімкніть живлення, переконайтеся, що двері закрилися, та зачекайте 10 с перед входом у зону.
• DIP 5–6: частота. Для близько розташованих сенсорів використовуйте різні частоти.
• DIP 7: захист від хибних спрацьовувань. Увімкніть, якщо сенсор спрацьовує сам; зона може зменшитися.
• DIP 8: режим снігу. Увімкніть у регіонах зі снігом або великою кількістю комах.
• DIP 9–11: кількість рядів — від 1 до 5; усі інші комбінації дають 5 активних рядів.
• DIP 12: виявлення присутності у всіх рядах.

Перевірка, догляд і несправності

• Після увімкнення виконуйте прохідну перевірку зони. Двері можуть відкритися один раз після подавання живлення.
• Не розміщуйте у зоні рухомі предмети або джерела світла.
• Тримайте вікно чистим; протирайте вологою тканиною без очищувачів і розчинників. Не мийте сенсор водою та не фарбуйте вікно.
• Якщо двері не відчиняються, перевірте напругу, проводку, положення зони, чутливість, таймер присутності й чистоту вікна.
• За хибних спрацьовувань приберіть рухомі або світлові предмети, зменште чутливість, налаштуйте зону Deep, усуньте перекриття з іншими сенсорами й за потреби використайте дощовий козирок.
• 🟢 зелений швидко блимає: очистьте вікно, збільште чутливість, перевірте DIP 1–4 і за потреби перезапустіть сенсор.
• 🟢 зелений повільно блимає: приберіть сильно відбивні предмети, зменште чутливість або змініть кут глибини.

Переклад з англомовної інструкції OA-FLEX LITE. Джерело збережено локально в архіві Parkan.ua.
